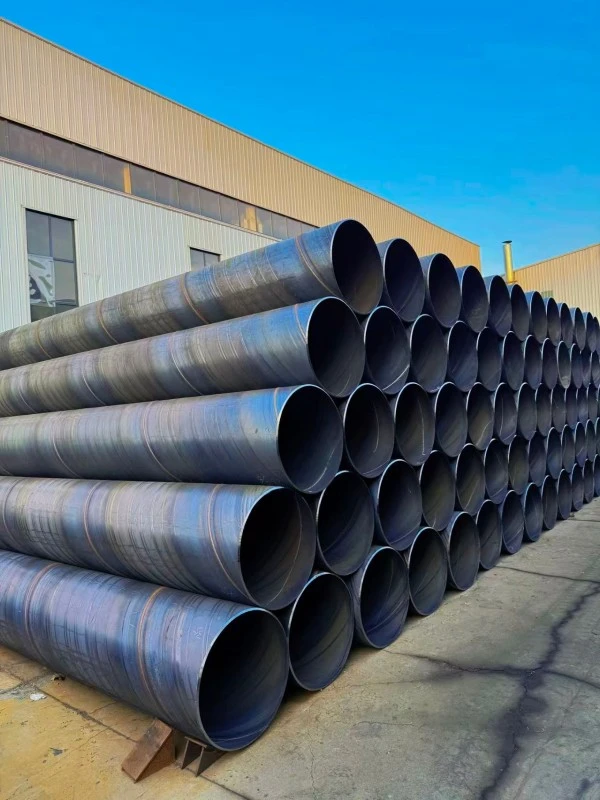

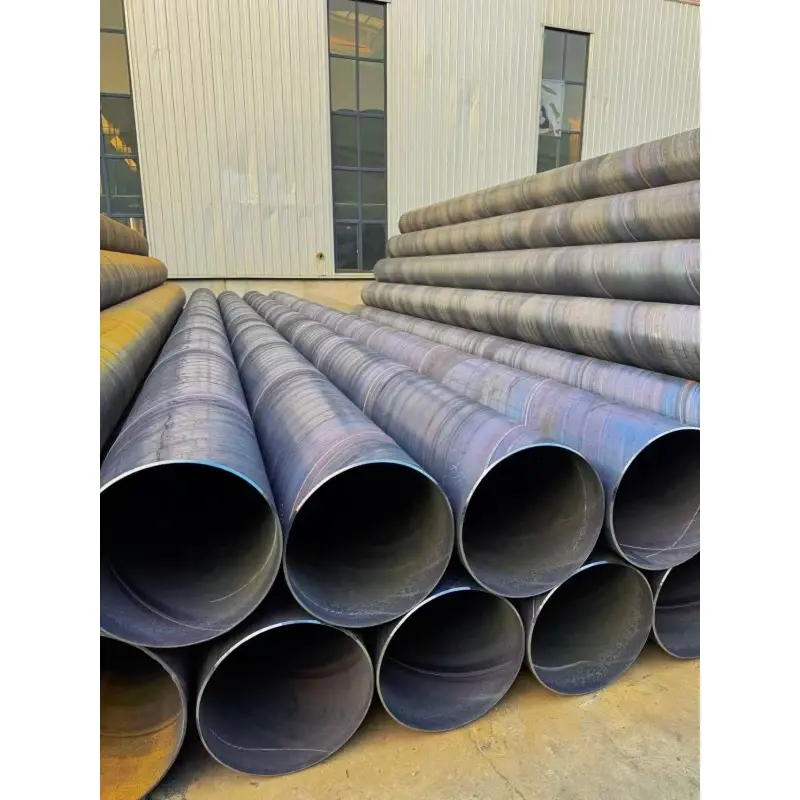

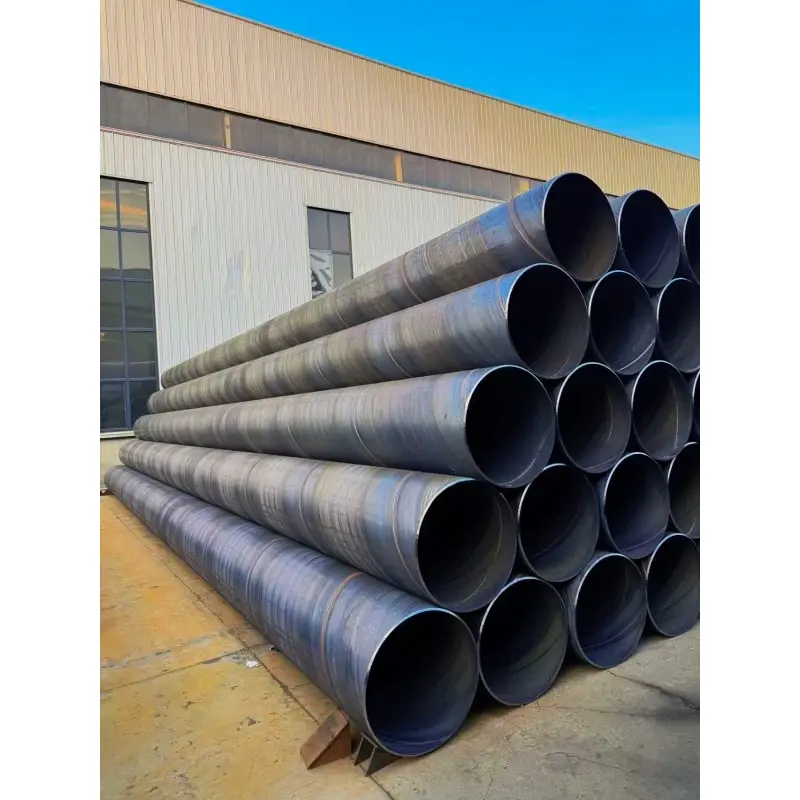

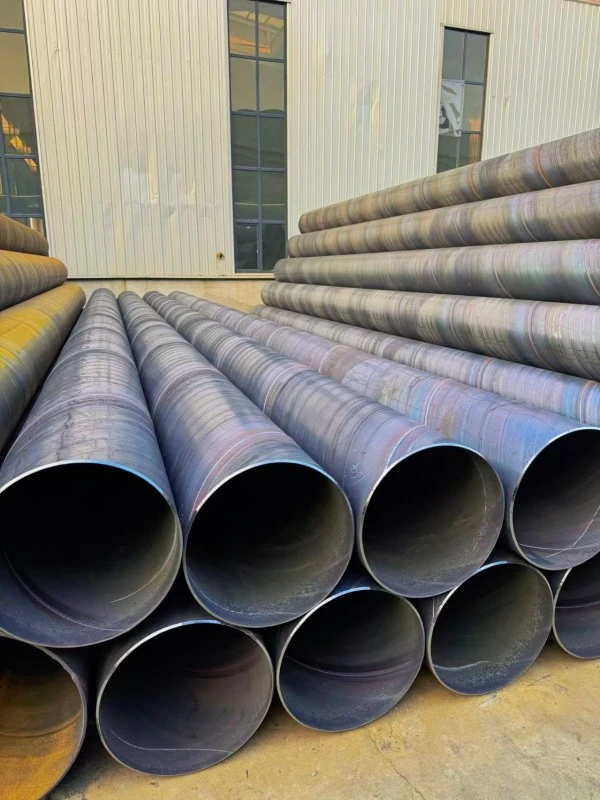

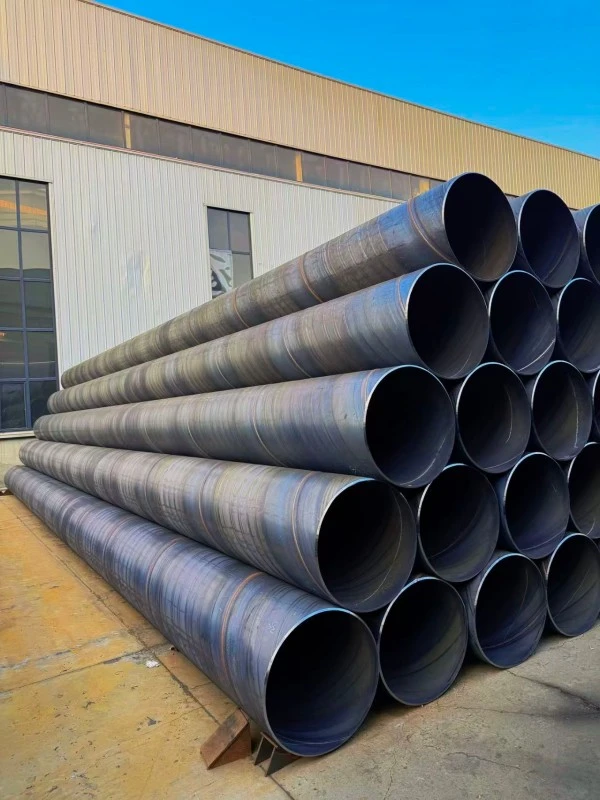

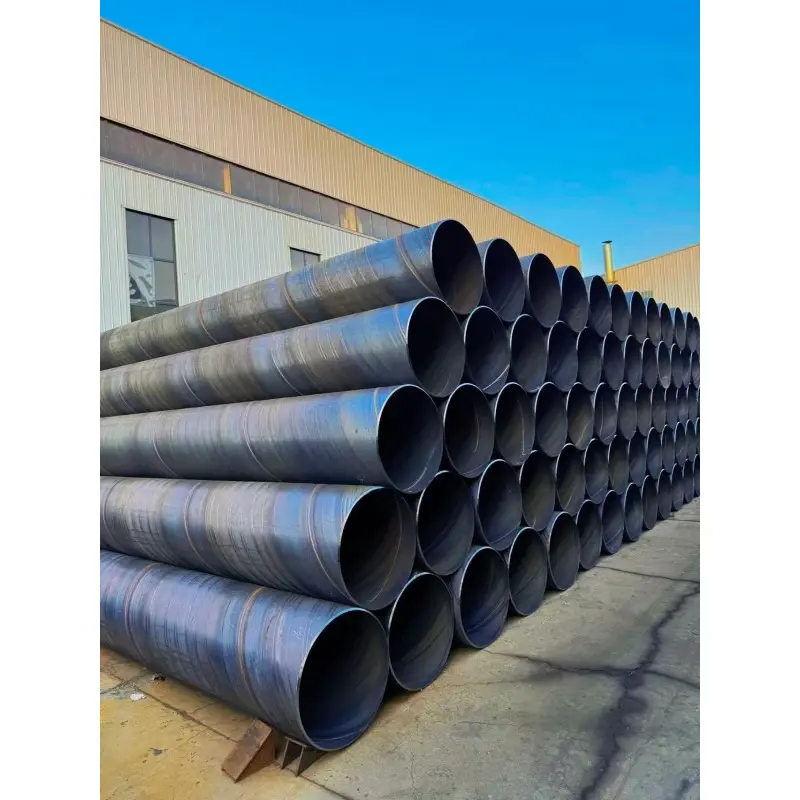

बड़े व्यास सर्पिल वेल्डेड स्टील पाइप

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का उत्पादन कच्चे माल के रूप में हॉट रोल्ड स्टील स्ट्रिप्स का उपयोग करके किया जाता है। निरंतर सर्पिल निर्माण, आंतरिक और बाहरी दो तरफा जलमग्न आर्क वेल्डिंग, गैर-विनाशकारी परीक्षण और हाइड्रोलिक दबाव परीक्षण के माध्यम से, स्टील पट्टी को एक बड़े व्यास वाले वेल्डेड स्टील पाइप में बदल दिया जाता है।

उत्पाद मुख्य रूप से बड़ी परिवहन क्षमता, लंबी दूरी की पाइपलाइन स्थापना और बड़े व्यास संरचनात्मक अनुप्रयोगों की आवश्यकता वाली परियोजनाओं के लिए डिज़ाइन किया गया है।

स्टील पाइप उद्योग में, बाहरी व्यास ≥820mm (DN800) को आमतौर पर बड़ा व्यास माना जाता है। φ1420 मिमी और उससे अधिक व्यास वाले पाइपों को आमतौर पर अल्ट्रा-बड़े व्यास वाले स्टील पाइप के रूप में वर्गीकृत किया जाता है।

बड़े व्यास वाले एसएसएडब्ल्यू स्टील पाइप की प्रमुख विशेषताओं में बड़े व्यास की विनिर्माण क्षमता, संतुलित तनाव वितरण, मजबूत विरूपण प्रतिरोध, उच्च परिवहन दक्षता और बड़े पैमाने पर इंजीनियरिंग परियोजनाओं के लिए उपयुक्तता शामिल हैं।

तकनीकी निर्देश

बड़े व्यास वाले SSAW स्टील पाइप के लाभ

1. उत्कृष्ट अल्ट्रा-बड़े व्यास विनिर्माण क्षमता

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का सबसे बड़ा लाभ सर्पिल वेल्डिंग तकनीक के माध्यम से बड़े व्यास के उत्पादन को प्राप्त करने की क्षमता है।

सीमलेस स्टील पाइप और कुछ सीधे सीम वेल्डेड पाइपों की तुलना में, सर्पिल वेल्डेड स्टील पाइप निर्माण व्यास सीमाओं द्वारा कम प्रतिबंधित है। यह φ3000 मिमी से ऊपर पाइपों का स्थिर उत्पादन प्राप्त कर सकता है, जिससे यह बड़े पैमाने पर जल संचरण, नगरपालिका पाइपलाइन नेटवर्क और औद्योगिक परियोजनाओं के लिए एक आदर्श विकल्प बन जाता है।

ZHONGTIAN व्यास, दीवार की मोटाई, सामग्री ग्रेड और कोटिंग विकल्पों सहित परियोजना आवश्यकताओं के अनुसार अनुकूलित बड़े व्यास वाले स्टील पाइप समाधान प्रदान करता है।

2. बड़े प्रवाह प्रणालियों के लिए उच्च परिवहन दक्षता

बड़े व्यास वाली पाइपलाइन प्रणालियाँ आमतौर पर बड़ी मात्रा में पानी, गैस या औद्योगिक तरल पदार्थ के परिवहन के लिए डिज़ाइन की जाती हैं।

बड़े व्यास वाले SSAW स्टील पाइप एक बड़ा आंतरिक प्रवाह क्षेत्र प्रदान करते हैं, प्रवाह प्रतिरोध को कम करते हैं और परिवहन दक्षता में सुधार करते हैं। लंबी दूरी की ट्रांसमिशन परियोजनाओं के लिए, पाइप व्यास बढ़ाने से आवश्यक समानांतर पाइपलाइनों की संख्या कम हो सकती है और समग्र इंजीनियरिंग निवेश अनुकूलित हो सकता है।

3. जटिल परिस्थितियों में स्थिर संरचनात्मक प्रदर्शन

बड़े व्यास वाली पाइपलाइनों को सेवा के दौरान बाहरी दबाव, मिट्टी की गति और स्थापना तनाव का अनुभव हो सकता है।

सर्पिल वेल्डेड संरचना पाइप बॉडी के साथ तनाव को समान रूप से वितरित करने में मदद करती है, विरूपण, नींव निपटान और बाहरी भार के खिलाफ प्रतिरोध में सुधार करती है। यह बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप को दबी हुई पाइपलाइनों और जटिल भूवैज्ञानिक वातावरणों के लिए उपयुक्त बनाता है।

4. कम फ़ील्ड वेल्डिंग और तेज़ निर्माण

लंबी दूरी की पाइपलाइन परियोजनाओं के लिए, फ़ील्ड जोड़ों की संख्या सीधे निर्माण दक्षता और परिचालन विश्वसनीयता को प्रभावित करती है।

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप को परियोजना की आवश्यकताओं के अनुसार उपलब्ध अनुकूलित लंबाई के साथ, लंबी मानक लंबाई, आमतौर पर 12 मीटर में आपूर्ति की जा सकती है। लंबे पाइप अनुभाग फ़ील्ड वेल्डिंग बिंदुओं को कम करते हैं, निर्माण अवधि को कम करते हैं, और संभावित रिसाव जोखिमों को कम करते हैं।

5. बड़ी परियोजनाओं के लिए बेहतर आर्थिक प्रदर्शन

बड़े व्यास वाली इंजीनियरिंग परियोजनाओं के लिए सामग्री लागत, परिवहन लागत और स्थापना दक्षता पर व्यापक विचार की आवश्यकता होती है।

बड़े व्यास वाले सीमलेस स्टील पाइप और कुछ सीधे सीम पाइपों की तुलना में, बड़े व्यास वाले SSAW स्टील पाइप आवश्यक यांत्रिक प्रदर्शन को बनाए रखते हुए बेहतर लागत प्रदर्शन प्रदान करते हैं, जिससे इसे बड़े बुनियादी ढांचे परियोजनाओं के लिए व्यापक रूप से चुना जाता है।

6. लचीली सामग्री और दीवार की मोटाई का चयन

विभिन्न इंजीनियरिंग वातावरणों के लिए अलग-अलग पाइप प्रदर्शन स्तरों की आवश्यकता होती है।

ZHONGTIAN विभिन्न सामग्री ग्रेड और दीवार मोटाई संयोजन के साथ बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप की आपूर्ति कर सकता है, जिससे ग्राहकों को दबाव आवश्यकताओं, मिट्टी की स्थिति, परिवहन माध्यम और सेवा वातावरण के अनुसार उपयुक्त समाधान चुनने की अनुमति मिलती है।

मुख्य अनुप्रयोग

1. बड़े नगरपालिका पाइपलाइन नेटवर्क

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का व्यापक रूप से शहरी जल आपूर्ति प्रणालियों, जल निकासी ट्रंक पाइपलाइनों, सीवेज परिवहन नेटवर्क, वर्षा जल संग्रह प्रणालियों और शहर जल हस्तांतरण परियोजनाओं में उपयोग किया जाता है।

इसकी बड़ी प्रवाह क्षमता और किफायती निर्माण विशेषताएं इसे दीर्घकालिक संचालन और स्थिर प्रदर्शन की आवश्यकता वाली प्रमुख नगरपालिका बुनियादी ढांचा परियोजनाओं के लिए उपयुक्त बनाती हैं।

2. जल संरक्षण और हाइड्रोलिक इंजीनियरिंग

बड़े पैमाने पर जल संरक्षण परियोजनाओं के लिए उच्च परिवहन क्षमता और विश्वसनीय संरचनात्मक प्रदर्शन वाली पाइपलाइनों की आवश्यकता होती है।

बड़े व्यास वाले SSAW स्टील पाइप का उपयोग आमतौर पर जलाशय कनेक्शन पाइपलाइनों, पंपिंग स्टेशन दबाव पाइपलाइनों, बाढ़ नियंत्रण प्रणालियों, नदी पार पाइपलाइनों और बड़े जल मोड़ परियोजनाओं में किया जाता है।

3. तेल और गैस लंबी दूरी का परिवहन

कच्चे तेल, प्राकृतिक गैस, परिष्कृत तेल परिवहन और तेल क्षेत्र संग्रहण प्रणालियों के लिए, बड़े व्यास वाली पाइपलाइनें परिवहन दक्षता में सुधार करने में मदद करती हैं।

परियोजना दबाव आवश्यकताओं और अंतरराष्ट्रीय पाइपलाइन मानकों के अनुसार, विभिन्न पाइपलाइन स्थितियों को पूरा करने के लिए L245, L360, X52, X60 और X70 जैसी सामग्रियों का चयन किया जा सकता है।

4. बड़े व्यास वाले ढेर की नींव और सपोर्ट इंजीनियरिंग

अपने बड़े आकार और संरचनात्मक स्थिरता के कारण, बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का उपयोग पुल नींव, बंदरगाह निर्माण, ऊंची इमारतों, बड़े व्यास ढेर आवरण और अस्थायी समर्थन संरचनाओं में किया जा सकता है।

यह विश्वसनीय समर्थन क्षमता प्रदान करता है और बड़े व्यास वाले नींव घटकों की आवश्यकता वाली परियोजनाओं के लिए उपयुक्त है।

5. औद्योगिक वेंटिलेशन और प्रक्रिया पाइपलाइन

बड़े व्यास वाले सर्पिल वेल्डेड पाइपों का उपयोग औद्योगिक वेंटिलेशन सिस्टम, धूल हटाने वाली पाइपलाइनों, पावर प्लांट कूलिंग वॉटर सिस्टम, रासायनिक संयंत्र परिसंचरण पाइपलाइनों और औद्योगिक प्रक्रिया परिवहन प्रणालियों में भी किया जाता है।

बड़े व्यास का डिज़ाइन परिवहन क्षमता में सुधार करने में मदद करता है और कुशल औद्योगिक संचालन का समर्थन करता है।

6. भूमिगत उपयोगिता गलियारे और सुरंग परियोजनाएं

भूमिगत इंजीनियरिंग में, बड़े व्यास वाले SSAW स्टील पाइप का उपयोग व्यापक उपयोगिता गलियारों, सुरंग पाइपलाइन प्रणालियों और भूमिगत परिवहन अनुप्रयोगों के लिए किया जा सकता है।

इसकी बड़ी व्यास क्षमता पाइपलाइन एकीकरण को बेहतर बनाने और भूमिगत स्थान उपयोग को अनुकूलित करने में मदद करती है।

विनिर्माण प्रक्रिया

1. स्टील स्ट्रिप तैयारी

उत्पादन आवश्यक व्यास, दीवार की मोटाई और सामग्री ग्रेड के अनुसार चयनित हॉट रोल्ड स्टील स्ट्रिप्स से शुरू होता है।

सटीक गठन आयाम और स्थिर वेल्डिंग की स्थिति सुनिश्चित करने के लिए स्टील स्ट्रिप्स को बिना कुंडलित, समतल और किनारों पर संसाधित किया जाता है।

2. सर्पिल निर्माण नियंत्रण

नियंत्रित उत्पादन मापदंडों के तहत तैयार स्टील पट्टी को लगातार सर्पिल पाइप आकार में बनाया जाता है।

इस प्रक्रिया के दौरान, विश्वसनीय तैयार उत्पादों को सुनिश्चित करने के लिए पाइप की गोलाई, व्यास की सटीकता और गठन की स्थिरता को सावधानीपूर्वक नियंत्रित किया जाता है।

3. दो तरफा जलमग्न आर्क वेल्डिंग

आंतरिक और बाहरी सर्पिल सीम को दो तरफा जलमग्न आर्क वेल्डिंग तकनीक का उपयोग करके वेल्ड किया जाता है।

यह वेल्डिंग विधि बड़े व्यास पाइपलाइन अनुप्रयोगों के लिए स्थिर वेल्ड प्रवेश, विश्वसनीय कनेक्शन ताकत और लगातार यांत्रिक प्रदर्शन प्रदान करती है।

4. निरीक्षण और भूतल उपचार

वेल्डिंग के बाद, प्रत्येक पाइप सख्त निरीक्षण प्रक्रियाओं से गुजरता है, जिसमें अल्ट्रासोनिक परीक्षण, एक्स-रे निरीक्षण, आयामी निरीक्षण और हाइड्रोलिक दबाव परीक्षण शामिल हैं।

ग्राहकों की आवश्यकताओं के अनुसार, शिपमेंट से पहले पाइपों को अंतिम बेवलिंग, सतह के उपचार और जंग-रोधी कोटिंग के साथ आपूर्ति की जा सकती है।

जंग-रोधी सुरक्षा और सेवा जीवन

1. भूमिगत जल और नगरपालिका पाइपलाइन

सामान्य दफन जल आपूर्ति और जल निकासी परियोजनाओं के लिए, बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप में एपॉक्सी कोयला टार कोटिंग या आईपीएन8710 एंटी-जंग कोटिंग का उपयोग किया जा सकता है।

उपयुक्त स्थापना स्थितियों के तहत, मिट्टी के वातावरण और रखरखाव की स्थिति के आधार पर सेवा जीवन आम तौर पर 15-20 साल तक पहुंच सकता है।

2. लंबी दूरी की ट्रांसमिशन पाइपलाइन

उच्च-मानक तेल, गैस और जल संचरण परियोजनाओं के लिए, 3PE तीन-परत पॉलीथीन कोटिंग आमतौर पर चुनी जाती है।

यह कोटिंग प्रणाली उपयुक्त परिस्थितियों में 30 वर्ष से अधिक की सेवा जीवन के साथ नमी, मिट्टी के क्षरण और बाहरी क्षति के खिलाफ उत्कृष्ट प्रतिरोध प्रदान करती है।

3. आउटडोर और औद्योगिक अनुप्रयोग

बाहरी पाइपलाइनों, वेंटिलेशन सिस्टम और स्टील संरचनाओं के लिए, सतह के पेंट के साथ संयुक्त जंग-रोधी प्राइमर प्रभावी वायुमंडलीय संक्षारण सुरक्षा प्रदान कर सकता है।

पर्यावरणीय परिस्थितियों के आधार पर अपेक्षित सेवा जीवन आम तौर पर लगभग 10-15 वर्ष है।

4. अस्थायी फाउंडेशन अनुप्रयोग

अस्थायी ढेर आवरण और अल्पकालिक निर्माण अनुप्रयोगों के लिए, सरल जंग हटाना और पेंटिंग उपचार पर्याप्त हो सकता है।

सुरक्षा विधि का चयन परियोजना अवधि और वास्तविक पर्यावरणीय आवश्यकताओं के अनुसार किया जा सकता है।

चयन मार्गदर्शिका

1. प्रवाह आवश्यकताओं के अनुसार व्यास का चयन करें

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का व्यास चयन आवश्यक परिवहन क्षमता, प्रवाह दर और सिस्टम डिजाइन पर आधारित होना चाहिए।

बड़े प्रवाह अनुप्रयोगों के लिए, परिवहन दक्षता में सुधार और पाइपलाइन मात्रा को कम करने के लिए आमतौर पर DN800 और उससे ऊपर के बड़े व्यास वाले स्टील पाइप का चयन किया जाता है।

2. दबाव और स्थापना स्थितियों के साथ दीवार की मोटाई का मिलान करें

उच्च कामकाजी दबाव, गहरी दफन गहराई और अधिक जटिल भूवैज्ञानिक स्थितियों के लिए दीवार की मोटाई की आवश्यकता होती है।

केवल सबसे मोटा विकल्प चुनने के बजाय इंजीनियरिंग गणना के अनुसार उपयुक्त दीवार की मोटाई का चयन किया जाना चाहिए।

3. आवेदन के अनुसार सामग्री चुनें

सामान्य निम्न दबाव वाली नगरपालिका परियोजनाओं के लिए, Q235B को आमतौर पर चुना जाता है।

मध्यम और उच्च शक्ति वाले अनुप्रयोगों के लिए, Q355B उपयुक्त है। तेल और गैस ट्रांसमिशन पाइपलाइनों के लिए, L245, L360, X52, X60 और X70 पाइपलाइन स्टील्स को आवश्यक मानकों के अनुसार चुना जाता है।

4. संक्षारण पर्यावरण पर विचार करें

तटीय क्षेत्रों, नमक वातावरण और संक्षारक मीडिया परिवहन प्रणालियों के लिए, उच्च-स्तरीय संक्षारण-विरोधी सुरक्षा का चयन किया जाना चाहिए।

उचित कोटिंग चयन सेवा जीवन को बढ़ाने और रखरखाव आवश्यकताओं को कम करने में मदद करता है।

5. निर्माण दक्षता के लिए पाइप की लंबाई अनुकूलित करें

लंबी दूरी की पाइपलाइन परियोजनाओं के लिए, लंबे पाइप अनुभाग फ़ील्ड वेल्डिंग बिंदुओं को कम कर सकते हैं।

झोंगटियन परिवहन स्थितियों और निर्माण आवश्यकताओं के अनुसार अनुकूलित पाइप लंबाई प्रदान कर सकता है।

ZHONGTIAN बड़े व्यास सर्पिल वेल्डेड स्टील पाइप क्यों चुनें?

1. व्यावसायिक बड़े व्यास पाइप निर्माण क्षमता

ZHONGTIAN चीन में एक पेशेवर बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप निर्माता और आपूर्तिकर्ता है, जो बड़े व्यास वाले SSAW स्टील पाइप उत्पादन में विशेषज्ञता रखता है।

उन्नत सर्पिल वेल्डिंग तकनीक और लचीली विनिर्माण क्षमता के साथ, ZHONGTIAN बुनियादी ढांचे, औद्योगिक और ऊर्जा परियोजनाओं के लिए अनुकूलित समाधान के साथ ग्राहकों का समर्थन करता है।

2. अनुकूलित इंजीनियरिंग समाधान

ZHONGTIAN व्यास, दीवार की मोटाई, सामग्री ग्रेड, पाइप की लंबाई और जंग-रोधी उपचार को कवर करते हुए अनुकूलित समाधान प्रदान करता है।

यह ग्राहकों को विभिन्न ऑपरेटिंग वातावरणों के लिए उपयुक्त बड़े व्यास वाले स्टील पाइप उत्पादों का चयन करने की अनुमति देता है।

3. सख्त गुणवत्ता नियंत्रण प्रणाली

कच्चे माल के निरीक्षण से लेकर तैयार पाइप परीक्षण तक, झोंगटियन सख्त गुणवत्ता प्रबंधन प्रक्रियाएं लागू करता है।

अल्ट्रासोनिक परीक्षण, एक्स-रे निरीक्षण, हाइड्रोलिक परीक्षण और आयामी निरीक्षण के माध्यम से, प्रत्येक पाइप को स्थिर गुणवत्ता और विश्वसनीय प्रदर्शन प्राप्त करने के लिए निर्मित किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

1. बड़े व्यास वाले सर्पिल पाइप और बड़े व्यास वाले सीधे सीम पाइप के बीच क्या अंतर है?

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप को मुख्य रूप से इसकी लचीली व्यास निर्माण क्षमता और लागत लाभ के कारण लंबी दूरी की पाइपलाइनों, दफन परियोजनाओं और बड़े प्रवाह परिवहन प्रणालियों के लिए चुना जाता है।

उच्च आयामी सटीकता या विशिष्ट इंजीनियरिंग स्थितियों की आवश्यकता वाले कुछ अनुप्रयोगों में बड़े व्यास वाले सीधे सीम पाइप के फायदे हो सकते हैं। चयन परियोजना आवश्यकताओं पर निर्भर होना चाहिए।

2. क्या बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का उपयोग जमीन के ऊपर किया जा सकता है?

हाँ। जब उपयुक्त समर्थन संरचनाएं डिज़ाइन की जाती हैं तो बड़े व्यास वाले एसएसएडब्ल्यू स्टील पाइप का उपयोग जमीन के ऊपर के अनुप्रयोगों के लिए किया जा सकता है। क्योंकि बड़े व्यास के पाइपों का वजन काफी होता है, विरूपण को रोकने के लिए समर्थन रिक्ति, भार गणना और स्थापना विधियों को इंजीनियरिंग डिजाइन आवश्यकताओं का पालन करना चाहिए।

3. बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का अधिकतम व्यास क्या है?

ZHONGTIAN आमतौर पर φ3620mm (DN3600) तक बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का निर्माण कर सकता है। विशेष इंजीनियरिंग आवश्यकताओं के लिए, परियोजना की शर्तों के अनुसार अनुकूलित बड़े व्यास विनिर्देशों पर चर्चा की जा सकती है।
