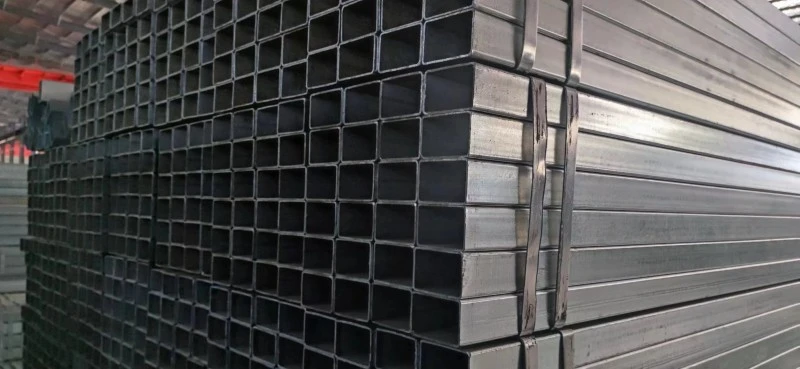

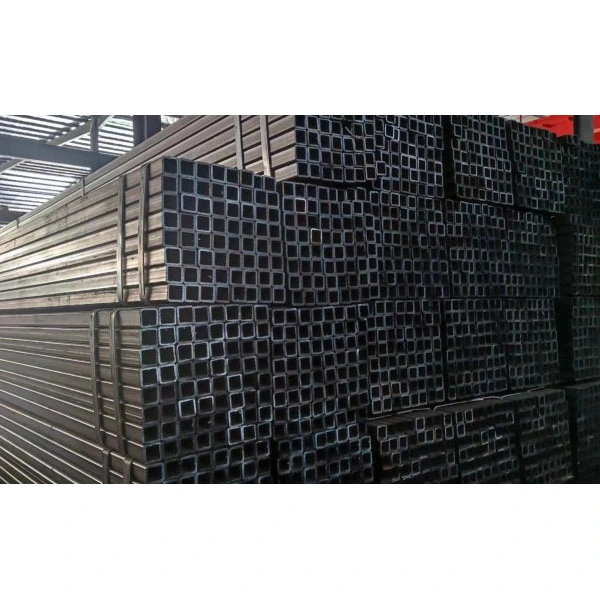

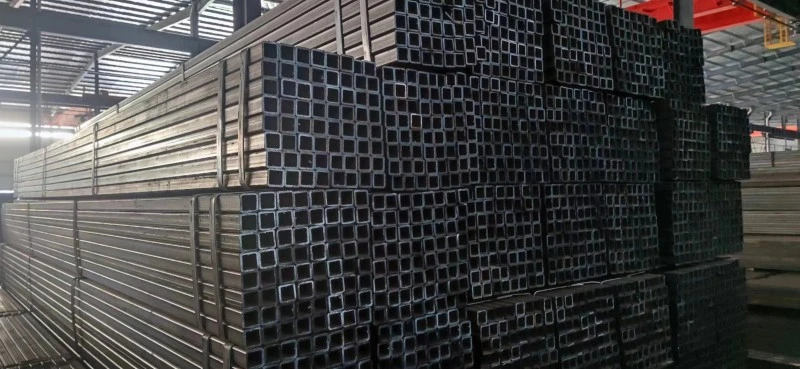

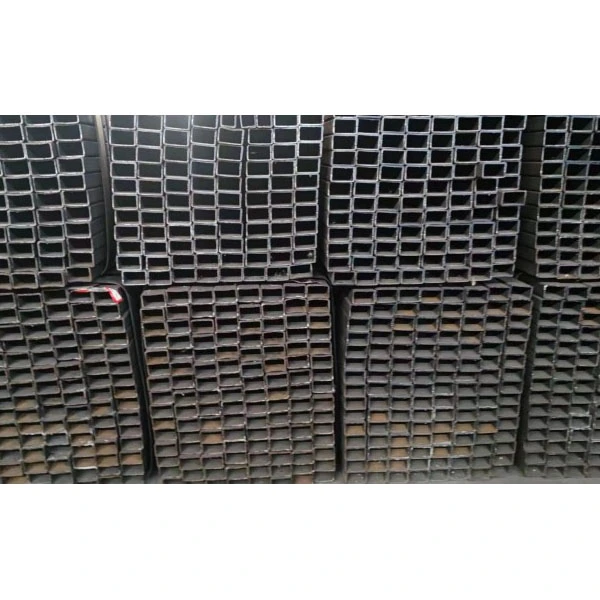

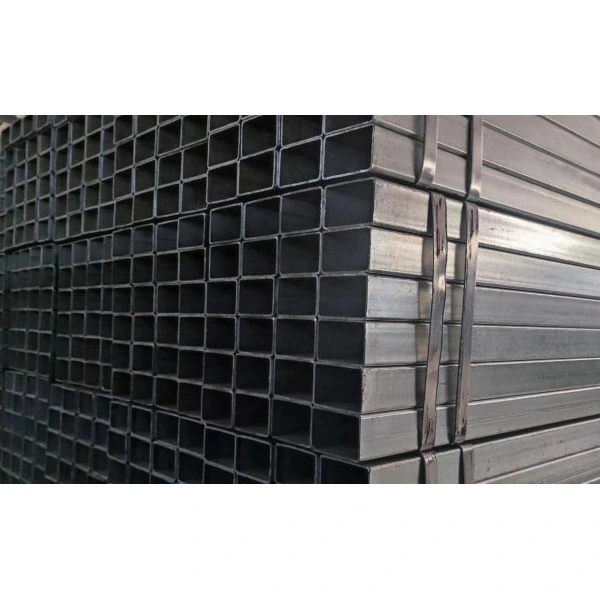

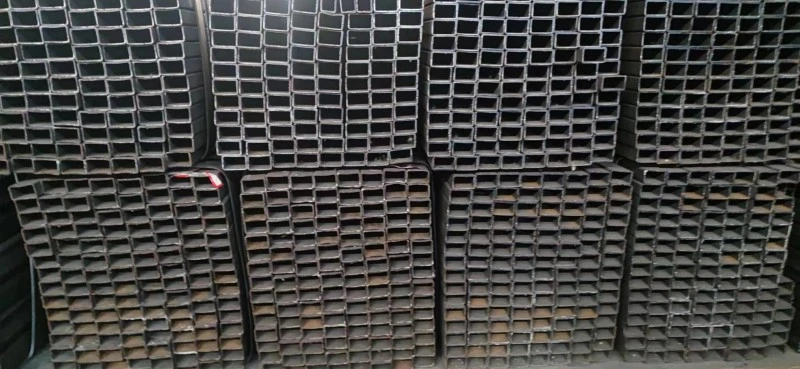

आयताकार और चौकोर स्टील ट्यूब

ZHONGTIAN के आयताकार और चौकोर स्टील ट्यूब, जो मुख्य रूप से कोल्ड बेंडिंग और उच्च-आवृत्ति वेल्डिंग प्रक्रियाओं का उपयोग करके निर्मित होते हैं, उत्कृष्ट व्यापक प्रदर्शन के साथ संरचनात्मक प्रोफाइल हैं। मानकीकृत उत्पादन प्रक्रियाओं और एक कठोर गुणवत्ता नियंत्रण प्रणाली का उपयोग करते हुए, उत्पाद विशिष्टताओं, उत्कृष्ट कठोरता, आसान स्थापना और उच्च लागत-प्रभावशीलता की एक विस्तृत श्रृंखला प्रदान करते हैं। अनुसंधान एवं विकास, उत्पादन और बिक्री को एकीकृत करने वाले एक व्यापक आपूर्तिकर्ता के रूप में, चीन में स्थित झोंगटियन, अपनी पेशेवर फैक्ट्री क्षमताओं के साथ वैश्विक ग्राहकों को सेवा प्रदान करता है। इसके उत्पाद व्यापक रूप से निर्माण, नगरपालिका इंजीनियरिंग, मशीनरी, फोटोवोल्टिक और अन्य उद्योगों में उपयोग किए जाते हैं, जो विभिन्न इंजीनियरिंग परियोजनाओं के लिए विश्वसनीय सामग्री समाधान प्रदान करते हैं।

बुनियादी परिभाषाएँ और विशिष्टताएँ

1. उत्पाद परिभाषाएँ

- वर्गाकार ट्यूब: वर्गाकार क्रॉस-सेक्शन जिसकी चारों भुजाएँ समान लंबाई की हों (उदाहरण के लिए, 20×20 मिमी)।

- आयताकार ट्यूब: असमान पार्श्व लंबाई के साथ आयताकार क्रॉस-सेक्शन (उदाहरण के लिए, 20×30 मिमी)।

- प्रक्रिया वर्गीकरण: कोल्ड-बेंट उच्च-आवृत्ति वेल्डेड पाइप (मुख्यधारा बाजार), सीमलेस वर्ग और आयताकार ट्यूब, हॉट-रोल्ड वर्ग और आयताकार ट्यूब।

2. मानक आकार सीमा

- वर्गाकार ट्यूब: 20×20 मिमी～500×500 मिमी

- आयताकार ट्यूब: 30×50 मिमी～200×400 मिमी

- दीवार की मोटाई: 0.8 मिमी ~ 20 मिमी (मोटी दीवार वाली ट्यूब ≥6 मिमी)

- मानक लंबाई: 6 मीटर, 9 मीटर, 12 मीटर; अनुरोध पर कस्टम लंबाई उपलब्ध है।

3. सामान्यतः प्रयुक्त सामग्री

- Q235B: सामान्य प्रयोजन कार्बन स्टील, भवन संरचनाओं, विभिन्न समर्थनों और सुरक्षात्मक रेलिंग के लिए उपयुक्त।

- Q355B/C/D/E: कम-मिश्र धातु उच्च शक्ति वाला स्टील, मुख्य रूप से स्टील संरचना बीम और कॉलम, लोड-बेयरिंग फ्रेम और औद्योगिक संयंत्रों में उपयोग किया जाता है।

- 20# और 45# स्टील: मशीनिंग, बुशिंग, उपकरण फ्रेम आदि के लिए उपयुक्त।

- गैल्वेनाइज्ड स्टील: हॉट-डिप गैल्वेनाइज्ड और कोल्ड-डिप गैल्वेनाइज्ड किस्मों में उपलब्ध है, जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है और बाहरी सुविधाओं और फोटोवोल्टिक ब्रैकेट के लिए उपयुक्त है।

4. मानक लागू किये गये

- जीबी/टी 6728-2017 शीत-निर्मित स्टील अनुभाग (सबसे व्यापक रूप से प्रयुक्त)

- जीबी/टी 3094 कोल्ड-ड्रॉन विशेष आकार की स्टील ट्यूब

- जीबी/टी 17239, जीबी/टी 19418 वेल्डेड स्क्वायर और आयताकार ट्यूबों के लिए प्रासंगिक मानक

- जस्ती उत्पाद: जीबी/टी 13912, जीबी/टी 2518

उत्पादन प्रक्रिया

1. उच्च आवृत्ति वेल्डेड स्क्वायर और आयताकार ट्यूब (मुख्यधारा प्रक्रिया)

- कच्चा माल: हॉट-रोल्ड/कोल्ड-रोल्ड स्टील स्ट्रिप

- उत्पादन प्रवाह: खोलना → लेवलिंग → कतरनी → गोल ट्यूबों में ठंडा झुकना → उच्च आवृत्ति प्रतिरोध वेल्डिंग → वेल्ड मोतियों को हटाना → गोल ट्यूबों को वर्गाकार/आयताकार में बदलना → आकार देना और परिष्करण → लंबाई में कटौती → सीधा करना → गुणवत्ता निरीक्षण → पैकेजिंग और भंडारण

- उत्पाद विशेषताएं: उच्च आयामी सटीकता, चिकनी सतह, उच्च उत्पादन दक्षता और सस्ती कीमत।

2. निर्बाध वर्गाकार और आयताकार ट्यूब

कोल्ड ड्राइंग और एक्सट्रूज़न के माध्यम से निर्बाध गोल ट्यूबों से निर्मित, ट्यूब की दीवार पर कोई वेल्ड सीम नहीं है, जो उत्कृष्ट दबाव प्रतिरोध और समग्र ताकत का प्रदर्शन करता है। मुख्य रूप से उच्च दबाव वाले उपकरण, सटीक मशीनरी और विशेष भार-वहन संरचनाओं में उपयोग किए जाने वाले ये उत्पाद अपेक्षाकृत महंगे हैं।

3.हॉट-रोल्ड आयताकार और चौकोर स्टील ट्यूब

इन्हें सीधे हॉट-रोलिंग प्रक्रिया का उपयोग करके बनाया जाता है, जो मुख्य रूप से बड़े आकार, मोटी दीवार वाले उत्पादों का उत्पादन करते हैं। स्टील में उच्च शक्ति और कम अवशिष्ट तनाव होता है, जो इसे भारी इस्पात संरचना इंजीनियरिंग के लिए एक पसंदीदा सामग्री बनाता है।

मुख्य प्रदर्शन लाभ

1. उच्च झुकने की कठोरता और उत्कृष्ट संरचनात्मक स्थिरता

जड़ता का बड़ा क्षण, जिसके परिणामस्वरूप उत्कृष्ट झुकने और मरोड़ प्रतिरोध होता है। समान वजन के लिए, इसका समग्र प्रदर्शन गोल ट्यूबों से बेहतर है, जो इसे बीम, कॉलम और समग्र फ्रेम के लिए आदर्श बनाता है।

2. नियमित क्रॉस-सेक्शन और सरल स्थापना

ट्यूब सीधी है और इसमें नुकीले किनारे हैं, जिससे आसानी से वेल्डिंग और बोल्टिंग की सुविधा मिलती है, जो मॉड्यूलर निर्माण विधियों के अनुकूल है।

3. उच्च स्थान उपयोग

कोणीय संरचना दीवारों और स्तंभों के करीब स्थापना की अनुमति देती है, जिसके परिणामस्वरूप एक कॉम्पैक्ट और सौंदर्यपूर्ण रूप से मनभावन लेआउट होता है जो प्रभावी रूप से जगह बचाता है।

4. उत्कृष्ट सतह गुणवत्ता और संक्षारण प्रतिरोध

पेंटिंग, गैल्वनाइजिंग और पाउडर कोटिंग के लिए उपयुक्त, इसका उपयोग लंबे समय तक बाहर और आर्द्र वातावरण में किया जा सकता है।

5. पूर्ण विशिष्टताएँ और मजबूत बहुमुखी प्रतिभा

उत्पाद श्रृंखला में लाइट-ड्यूटी सजावटी पाइप से लेकर हेवी-ड्यूटी लोड-बेयरिंग पाइप तक सब कुछ शामिल है, और यह एंगल स्टील, चैनल स्टील और साधारण गोल पाइप की जगह ले सकता है, जिसके परिणामस्वरूप कुल उपयोग लागत कम हो जाती है।

अनुप्रयोग क्षेत्र

1. स्टील संरचनाओं का निर्माण: फैक्टरी बीम और कॉलम, स्टील फ्रेम, कॉलम, छत के शहतीर, पर्दा दीवार जॉइस्ट

2. नगरपालिका इंजीनियरिंग: सड़क रेलिंग, स्ट्रीटलाइट खंभे, यातायात समर्थन, पुल रेलिंग, नगरपालिका सहायक समर्थन

3. मशीनरी विनिर्माण: उपकरण फ्रेम, उपकरण आधार, कार्यक्षेत्र, कन्वेयर समर्थन, बॉक्स संरचनाएं

4. फोटोवोल्टिक और नई ऊर्जा: फोटोवोल्टिक समर्थन, ऊर्जा भंडारण कैबिनेट फ्रेम, संरचनात्मक घटकों का समर्थन करने वाली पवन ऊर्जा

5. सजावट इंजीनियरिंग: पर्दे की दीवारें, आंतरिक और बाहरी विभाजन, सजावटी प्रदर्शन रैक, गोदाम रैक का निर्माण

6. ऑटोमोटिव और लॉजिस्टिक्स: वाहन फ्रेम, ऑटोमोटिव चेसिस पार्ट्स, कंटेनर संरचनाएं

7. कृषि और ग्रीनहाउस: ग्रीनहाउस फ्रेम, ग्रीनहाउस समर्थन संरचनाएं

व्यावहारिक अनुप्रयोग मामले

केस स्टडी: उत्तर पश्चिमी चीन में बड़े पैमाने पर फोटोवोल्टिक पावर स्टेशन परियोजना

गांसु प्रांत में 50 मेगावाट के फोटोवोल्टिक पावर स्टेशन ने फोटोवोल्टिक समर्थन प्रणाली के निर्माण के लिए झोंगटियन Q355B हॉट-डिप गैल्वेनाइज्ड आयताकार ट्यूबिंग (120×80×4 मिमी) का उपयोग किया।

- परियोजना चुनौतियाँ: स्थानीय क्षेत्र में तेज़ हवाएँ और अत्यधिक तापमान परिवर्तन का अनुभव होता है, जिसके लिए समर्थन संरचना में असाधारण संरचनात्मक स्थिरता और संक्षारण प्रतिरोध की आवश्यकता होती है।

- समाधान: आयताकार और वर्गाकार स्टील ट्यूबों में 550 ग्राम प्रति वर्ग मीटर की गैल्वेनाइज्ड परत की मोटाई होती है, जो उत्कृष्ट संक्षारण सुरक्षा प्रदान करती है। उच्च शक्ति वाली Q355B सामग्री प्रति सेकंड 25 मीटर तक हवा के भार का सामना कर सकती है, और आयताकार क्रॉस-सेक्शन फोटोवोल्टिक पैनलों की अधिक तर्कसंगत व्यवस्था और अधिक कुशल स्थान उपयोग की अनुमति देता है।

- परियोजना के परिणाम: परियोजना 2025 में सफलतापूर्वक पूरी हुई, पूरी प्रक्रिया के दौरान गुणवत्ता संबंधी कोई समस्या नहीं हुई। चरम मौसम की स्थिति में भी समर्थन संरचना स्थिर रही, और पारंपरिक कोण स्टील समाधानों की तुलना में, बाद के रखरखाव की लागत 30% कम हो गई।

गुणवत्ता निरीक्षण मानक:

1. उपस्थिति निरीक्षण: सतह दरारों, सिलवटों और स्पष्ट डेंट से मुक्त होनी चाहिए; ट्यूबों के किनारे और कोने स्पष्ट और नियमित होने चाहिए।

2. आयामी निरीक्षण: साइड की लंबाई, दीवार की मोटाई, ऊर्ध्वाधरता, सीधापन और मरोड़ सत्यापित करें।

3. यांत्रिक प्रदर्शन परीक्षण: सामग्री आवश्यकताओं के अनुसार तन्यता, झुकने, चपटा और प्रभाव परीक्षण आयोजित करें।

4. वेल्ड निरीक्षण: उच्च-आवृत्ति वेल्डेड पाइपों में बरकरार वेल्ड, दरारें और अधूरे वेल्ड से मुक्त होना चाहिए।

5. गैल्वेनाइज्ड कोटिंग निरीक्षण: गैल्वेनाइज्ड पाइपों के लिए, कोटिंग की मोटाई और आसंजन का निरीक्षण करें, और नमक स्प्रे परीक्षण करें।

उत्पाद वर्गीकरण

1. सामग्री के अनुसार: साधारण कार्बन स्टील, कम मिश्र धातु उच्च शक्ति स्टील, जस्ती स्टील पाइप, स्टेनलेस स्टील पाइप

2. दीवार की मोटाई के अनुसार: पतली दीवार वाली पाइप (≤3 मिमी), मध्यम दीवार वाली पाइप, मोटी दीवार वाली पाइप (≥6 मिमी)

3. भूतल उपचार द्वारा: ब्लैक पाइप (नंगे पाइप), हॉट-डिप गैल्वेनाइज्ड पाइप, कोल्ड-डिप गैल्वेनाइज्ड पाइप, पेंटेड पाइप, पाउडर-लेपित पाइप

4. विनिर्माण प्रक्रिया द्वारा: उच्च आवृत्ति वेल्डेड पाइप, सीमलेस पाइप, हॉट-रोल्ड पाइप

समान उत्पादों की तुलना

1. आयताकार और चौकोर पाइप बनाम गोल पाइप

- आयताकार और चौकोर पाइप: उच्च झुकने वाली कठोरता, सुविधाजनक स्थापना, उच्च स्थान उपयोग

- गोल पाइप: उत्कृष्ट मरोड़ वाला प्रदर्शन, द्रव परिवहन के लिए अधिक उपयुक्त, कम हवा प्रतिरोध

2. आयताकार और चौकोर पाइप बनाम चैनल स्टील/एंगल स्टील

- आयताकार और चौकोर पाइप: बंद क्रॉस-सेक्शन, उच्च कठोरता, मजबूत मरोड़ प्रतिरोध, आसानी से विकृत नहीं, साफ और सुंदर उपस्थिति

- चैनल स्टील / एंगल स्टील: खुला क्रॉस-सेक्शन, कमजोर समग्र कठोरता, मोड़ने और विकृत करने में आसान, खराब जंग प्रतिरोध

अक्सर पूछे जाने वाले प्रश्न

Q1: आयताकार और वर्गाकार स्टील क्या हैं? नली?

ए: वर्गाकार और आयताकार स्टील पाइप एक वर्गाकार या आयताकार क्रॉस-सेक्शन वाली खोखली स्टील सामग्री हैं, जिन्हें वर्गाकार ट्यूब या आयताकार ट्यूब के रूप में भी जाना जाता है। उत्पाद मुख्य रूप से कोल्ड बेंडिंग और उच्च-आवृत्ति वेल्डिंग प्रक्रियाओं का उपयोग करके निर्मित किए जाते हैं, लेकिन सीमलेस और हॉट-रोल्ड किस्में भी उपलब्ध हैं। इनका व्यापक रूप से संरचनात्मक निर्माण, समर्थन निर्माण, इंजीनियरिंग लोड-बेयरिंग और सजावट में उपयोग किया जाता है।

Q2: वर्गाकार और आयताकार ट्यूबों में क्या अंतर है?

ए: वर्गाकार ट्यूबों की चार भुजाएँ समान लंबाई की होती हैं (उदाहरण के लिए, 100×100 मिमी), जिसके परिणामस्वरूप सभी दिशाओं में समान तनाव वितरण होता है; आयताकार ट्यूबों की पार्श्व लंबाई असमान होती है (उदाहरण के लिए, 100×50 मिमी), जो तनाव की दिशा और विभिन्न भार-वहन आवश्यकताओं के अनुकूलता के आधार पर लचीले चयन की अनुमति देती है।

Q3: पतली दीवार वाली, मध्यम दीवार वाली और मोटी दीवार वाली ट्यूबों के बीच अंतर कैसे करें?

ए: उद्योग-मानक वर्गीकरण इस प्रकार है:

- पतली दीवार वाली ट्यूब: दीवार की मोटाई ≤ 3 मिमी, ज्यादातर सजावटी डिजाइन और हल्के समर्थन के लिए उपयोग की जाती है।

- मध्यम दीवार वाली ट्यूब: दीवार की मोटाई 3-6 मिमी, सामान्य संरचनात्मक अनुप्रयोगों के लिए उपयोग की जाती है।

- मोटी दीवार वाली ट्यूब: दीवार की मोटाई ≥ 6 मिमी, लोड-असर वाले बीम और कॉलम और हेवी-ड्यूटी समर्थन संरचनाओं के लिए उपयुक्त।
