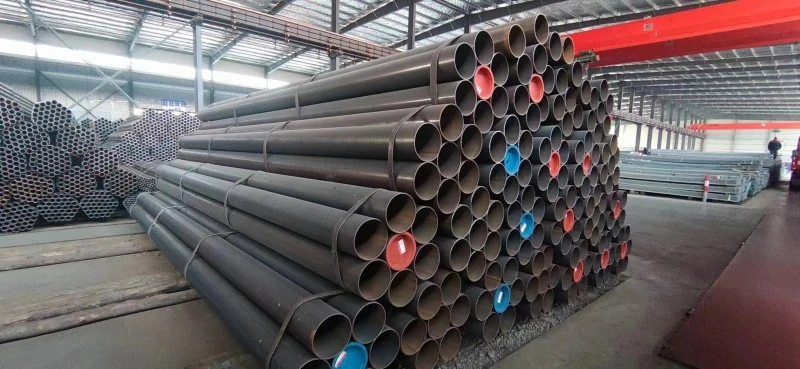

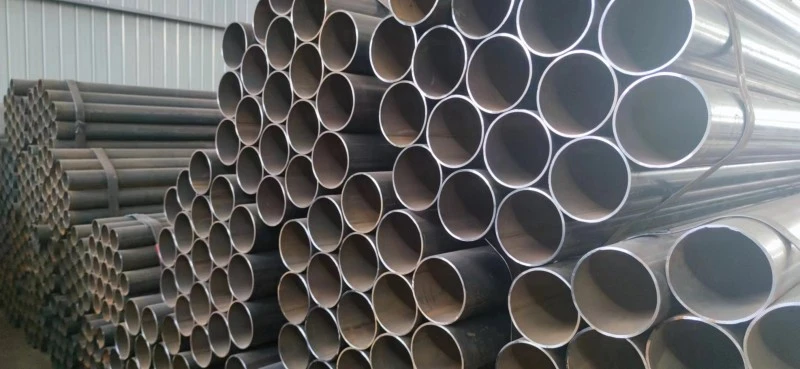

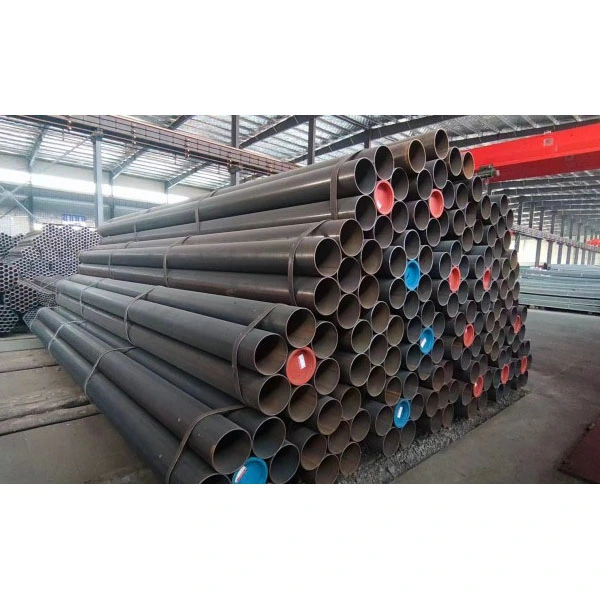

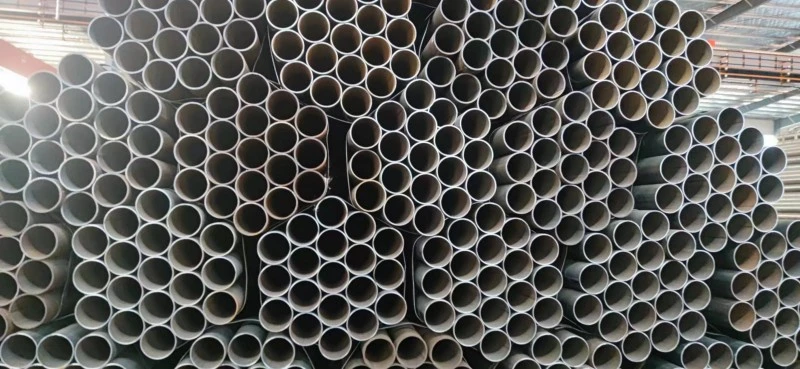

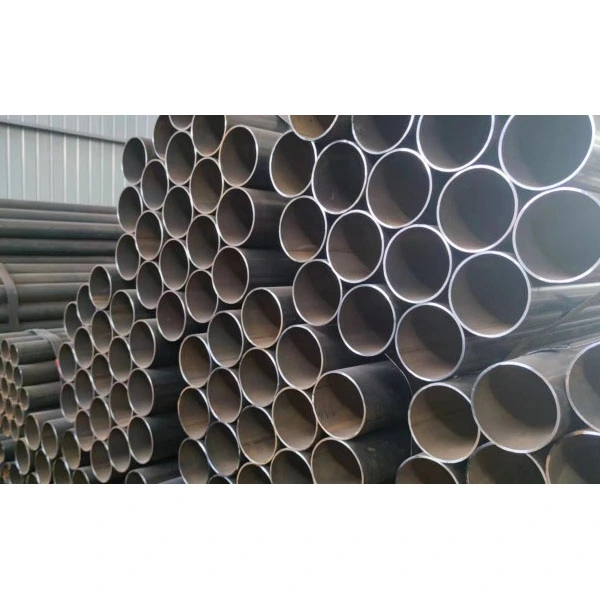

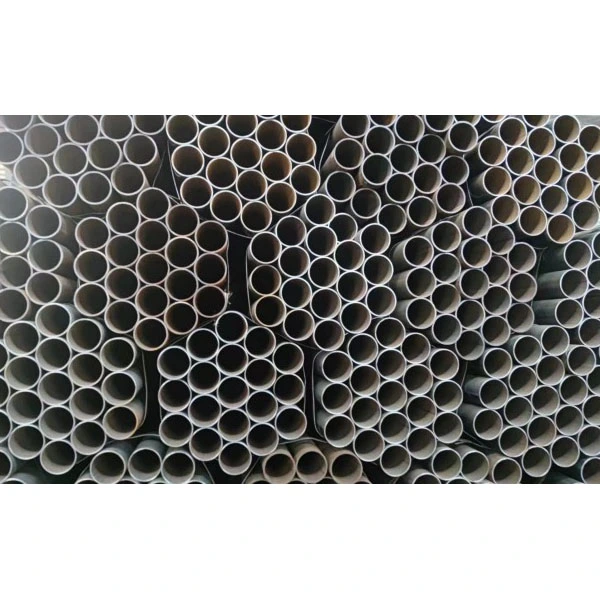

मोटी दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप

झोंगटियन मोटी दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप का उपयोग रासायनिक इंजीनियरिंग और समुद्री इंजीनियरिंग जैसे प्रमुख क्षेत्रों में किया जाता है। हम वैश्विक ग्राहकों को विश्वसनीय पाइप समाधान प्रदान करने के लिए परिपक्व उत्पाद गुणवत्ता, सिद्ध परियोजना अनुभव और व्यापक तकनीकी सेवाओं का लाभ उठाते हुए ईईएटी 2.0 मानक का सख्ती से पालन करते हैं।

बुनियादी परिभाषाएँ और विशिष्टताएँ

1. उत्पाद परिभाषा

- मोटी दीवार वाले पाइप: दीवार की मोटाई ≥ 8 मिमी

- अतिरिक्त मोटी दीवार उच्च मूल्य वर्धित पाइप: दीवार की मोटाई ≥ 25 मिमी

- व्यास सीमा: बाहरी व्यास 219-2500 मिमी (मुख्यधारा विनिर्देश 610-1420 मिमी)

- दीवार की मोटाई सीमा: 6-60 मिमी

- मानक एकल लंबाई: 12 मीटर, अनुकूलन योग्य 18 मीटर और उससे अधिक लंबे पाइप

2. सामान्यतः प्रयुक्त सामग्री

- कार्बन स्टील: Q235B, Q355B/C/D/E, सामान्य संरचनाओं और पारंपरिक कामकाजी परिस्थितियों के लिए उपयुक्त

- पाइपलाइन स्टील: L245–L555, API 5L X42–X80, मुख्य रूप से उच्च दबाव वाले तेल और गैस परिवहन के लिए

- मिश्र धातु इस्पात: 16Mn, ASTM A106 Gr.B, उच्च तापमान और उच्च दबाव वाले ऑपरेटिंग वातावरण के लिए उपयुक्त

3. मानक

- घरेलू मानक: जीबी/टी 9711, जीबी/टी 3091, एसवाई/टी 5037

- अंतर्राष्ट्रीय मानक: एपीआई 5एल, एएसटीएम ए53, एन 10217

डबल-साइडेड सबमर्ज्ड आर्क वेल्डिंग (एलएसएडब्ल्यू): बड़े-व्यास वाली मोटी-दीवार वाले पाइपों के लिए मुख्य प्रक्रिया

1. कच्चे माल का चयन: मध्यम-मोटी स्टील प्लेट जो दोष का पता लगाने में सफल रही हैं, का उपयोग किया जाता है, प्लेट की मोटाई 6-60 मिमी होती है।

2. स्टील प्लेट एज मिलिंग: वेल्ड पैठ और वेल्डिंग की गुणवत्ता सुनिश्चित करने के लिए वेल्डिंग बेवेल को प्लेटों के किनारों पर मशीनीकृत किया जाता है।

3. एज प्री-बेंडिंग: स्टील प्लेट के दोनों किनारों को बनने के बाद टूटने से बचाने के लिए पहले से मोड़ा जाता है।

4. निर्माण प्रक्रिया (तीन मुख्य विधियाँ)

- जेसीओई फॉर्मिंग: जे-टाइप, सी-टाइप और ओ-टाइप चरण-दर-चरण स्टैम्पिंग क्रमिक रूप से पूरी की जाती है, जो 406-1626 मिमी के व्यास और 6-40 मिमी की दीवार मोटाई वाले पाइपों के लिए उपयुक्त है, जो उच्च लागत-प्रभावशीलता और स्थिर गुणवत्ता प्रदान करती है।

- यूओई फॉर्मिंग: सबसे पहले, यू-आकार की स्टैम्पिंग, फिर ओ-आकार की सीम जॉइनिंग, और अंत में यांत्रिक व्यास का विस्तार। इसके परिणामस्वरूप इष्टतम आयामी गोलाई और परिशुद्धता प्राप्त होती है, और इसका व्यापक रूप से उच्च-वोल्टेज ट्रंक लाइनों, नदी क्रॉसिंग और गहरे समुद्र संचालन जैसी प्रमुख परियोजनाओं में उपयोग किया जाता है। प्रतिनिधि विशिष्टता: X80 स्टील ग्रेड, बाहरी व्यास 1422 मिमी × दीवार की मोटाई 32.1 मिमी।

- आरबीई रोल फॉर्मिंग: निरंतर रोल फॉर्मिंग छोटे और मध्यम व्यास के पाइपों के लिए उपयुक्त है, जो मानक और मोटी दीवार वाले दोनों उत्पादों को समायोजित करता है, जो उत्कृष्ट उत्पादन दक्षता प्रदान करता है।

5. वेल्डिंग ऑपरेशन: मल्टी-वायर डबल-साइडेड जलमग्न आर्क वेल्डिंग (आमतौर पर चार-तार वेल्डिंग) का उपयोग किया जाता है। वेल्डिंग करंट 800-1200A है, वोल्टेज 28-36V है, और वेल्डिंग गति 0.8-1.2 मीटर/मिनट है। दरारें और अपूर्ण संलयन जैसे दोषों को खत्म करने के लिए सभी वेल्ड 100% अल्ट्रासोनिक (यूटी) + रेडियोग्राफिक (आरटी) दोष का पता लगाते हैं।

6. उपचार के बाद

- हीट ट्रीटमेंट: सामान्यीकरण और टेम्परिंग उपचार पाइप में अवशिष्ट तनाव को खत्म करते हैं और समग्र कठोरता में सुधार करते हैं।

- फिनिशिंग: सीधा करना, काटना, चम्फरिंग और पूर्ण-आयामी सत्यापन।

- हाइड्रोस्टैटिक परीक्षण: कोई रिसाव सुनिश्चित करने के लिए मानक दबाव परीक्षण (10 एमपीए, 30 मिनट)।

- संक्षारण संरक्षण: 3PE संक्षारण रोधी, एपॉक्सी पाउडर कोटिंग, हॉट-डिप गैल्वनाइजिंग, आदि, दबे हुए और संक्षारक वातावरण के लिए उपयुक्त।

उच्च-आवृत्ति प्रतिरोध वेल्डिंग (ईआरडब्ल्यू): सहायक उत्पादन प्रक्रिया

इस प्रक्रिया का उपयोग मुख्य रूप से छोटे और मध्यम व्यास के पाइप बनाने के लिए किया जाता है, जो 20-610 मिमी के व्यास और 1.2-12.7 मिमी की दीवार की मोटाई पर लागू होता है। यह उच्च उत्पादन दक्षता, नियंत्रणीय लागत, निरंतर और समान वेल्ड, कम दोष और उत्कृष्ट सीलिंग प्रदर्शन प्रदान करता है।

मुख्य प्रदर्शन लाभ

1. उच्च शक्ति और उच्च दबाव प्रतिरोध

मोटी दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप, इसकी मोटी दीवार वाली संरचना और उच्च गुणवत्ता वाले कच्चे माल पर भरोसा करते हुए, 235 एमपीए से कम की उपज शक्ति का दावा करता है, एक्स 80 स्टील ग्रेड 555 एमपीए तक पहुंचता है। इसकी दबाव सीमा 10-30 एमपीए है, जो उत्कृष्ट प्रभाव और विरूपण प्रतिरोध प्रदर्शित करती है, उच्च दबाव और भारी शुल्क अनुप्रयोगों की आवश्यकताओं को पूरा करती है।

2. स्थिर और विश्वसनीय वेल्ड गुणवत्ता

डबल-पक्षीय जलमग्न आर्क वेल्डिंग गहरी पैठ प्राप्त करती है, जिसमें वेल्ड गुणांक 1.0 तक पहुंचता है; उच्च-आवृत्ति प्रतिरोध वेल्डिंग उत्कृष्ट सीलिंग प्रदान करता है। दोनों प्रक्रियाएं ज्वलनशील और विस्फोटक मीडिया के परिवहन के लिए उपयुक्त हैं।

3.उच्च आयामी सटीकता

बाहरी व्यास विचलन ≤ ±पाइप व्यास का 1%, दीवार की मोटाई विचलन ≤ ±12.5% ​​दीवार की मोटाई, अण्डाकारता ≤ पाइप व्यास का 0.5%। इसकी गोलाई और सीधापन प्रदर्शन सर्पिल वेल्डेड पाइपों से बेहतर है, जिसके परिणामस्वरूप ऑन-साइट स्थापना के लिए अधिक अनुकूलनशीलता होती है।

4.महत्वपूर्ण समग्र लागत लाभ

≥325 मिमी व्यास वाले बड़े-विनिर्देश वाले उत्पादों के लिए, उत्पादन दक्षता सीमलेस स्टील पाइप की तुलना में कहीं अधिक है, जिससे कुल लागत 30%-50% कम हो जाती है। सर्पिल वेल्डेड पाइपों की तुलना में, इसमें उच्च अक्षीय शक्ति, छोटे वेल्ड सीम और कम दोष जोखिम होता है, जो इसे लंबी दूरी की ट्रांसमिशन लाइनों के लिए पसंदीदा विकल्प बनाता है।

5. परिचालन स्थितियों की विस्तृत श्रृंखला

यह -40℃ से 450℃ तक के वातावरण का सामना कर सकता है, जबकि इसमें उत्कृष्ट थकान और संक्षारण प्रतिरोध है, जो इसे गहरे समुद्र, पर्माफ्रॉस्ट और रासायनिक संक्षारण जैसे विभिन्न कठोर वातावरणों के लिए उपयुक्त बनाता है।

मुख्य अनुप्रयोग क्षेत्र

1. तेल और गैस परिवहन: तेल और प्राकृतिक गैस के लिए उच्च दबाव ट्रंक पाइपलाइन, शहरी उच्च दबाव गैस पाइपलाइन नेटवर्क (X70 और X80 स्टील ग्रेड का मुख्यधारा उपयोग)

2. विद्युत ऊर्जा: जल पाइपलाइनों, डीसल्फराइजेशन पाइपलाइनों, चूर्णित कोयला परिवहन पाइपलाइनों, थर्मल पावर बॉयलर हेडर, हाइड्रोपावर स्टेशन दबाव स्टील पाइपों को प्रसारित करने वाले पावर प्लांट

3. रासायनिक शोधन: उच्च तापमान और उच्च दबाव प्रक्रिया पाइपलाइन, ज्वलनशील और विस्फोटक माध्यम पाइपलाइन, सीवेज उपचार पाइपलाइन

4. स्टील संरचनाओं का निर्माण: ब्रिज लोड-बेयरिंग पाइल फाउंडेशन पाइप, बड़े बिल्डिंग कॉलम, पाइल फाउंडेशन स्टील केसिंग, शील्ड टनलिंग केसिंग

5. समुद्री इंजीनियरिंग: अपतटीय प्लेटफ़ॉर्म जैकेट, पनडुब्बी पाइपलाइन, बंदरगाह और घाट ढेर नींव

6. नगर निगम इंजीनियरिंग: उच्च दबाव हीटिंग पाइपलाइन नेटवर्क, बड़े पैमाने पर जल आपूर्ति और जल निकासी और जल मोड़ परियोजनाएं, एकीकृत पाइप गैलरी संरचना पाइपलाइन

वास्तविक मामला: यांग्त्ज़ी रिवर शील्ड टनलिंग परियोजना

झोंगटियन ने पश्चिम-पूर्व गैस पाइपलाइन प्रमुख परियोजना- यांग्त्ज़ी रिवर शील्ड टनलिंग प्रोजेक्ट के लिए X80 ग्रेड, Φ1422×32.1 मिमी यूओई प्रक्रिया डबल-पक्षीय जलमग्न आर्क वेल्डेड मोटी दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप की आपूर्ति की। एक जटिल भूवैज्ञानिक क्षेत्र में स्थित, इस परियोजना के लिए उच्च दबाव प्रतिरोध और 18 मीटर तक की एकल-टुकड़ी लंबाई (एक अल्ट्रा-लंबी, अतिरिक्त-मोटी दीवार विनिर्देश) वाले पाइपों की आवश्यकता थी। सभी उत्पादों को 99.8% की वेल्ड दोष पहचान पास दर के साथ अल्ट्रासोनिक, रेडियोग्राफिक और हाइड्रोस्टैटिक परीक्षणों के एक पूरे सेट से गुजरना पड़ा। इस परियोजना ने लंबी दूरी, उच्च दबाव और नदी पार की प्रमुख परियोजनाओं में झोंगटियन पाइप्स की स्थिरता और विश्वसनीयता को पूरी तरह से सत्यापित किया।

गुणवत्ता नियंत्रण और परीक्षण मानक

1. गैर-विनाशकारी परीक्षण: 100% वेल्ड का अल्ट्रासोनिक + रेडियोग्राफिक परीक्षण किया गया, जो 2 मिमी के समतुल्य व्यास के साथ दोषों का पता लगाने में सक्षम है, दरारें, संलयन की कमी और अन्य मुद्दों को सख्ती से नियंत्रित करता है।

2. यांत्रिक संपत्ति परीक्षण: तन्यता, कम तापमान प्रभाव (-20 ℃ प्रभाव ऊर्जा ≥34 जूल), झुकने और चपटे परीक्षण बैच द्वारा आयोजित किए गए थे।

3. आयामी निरीक्षण: प्रत्येक पाइप के लिए बाहरी व्यास, दीवार की मोटाई, अंडाकारता, सीधापन और बेवल आयामों का निरीक्षण किया गया।

4. हाइड्रोस्टैटिक परीक्षण: दबाव परीक्षण उद्योग मानकों के अनुसार सख्ती से आयोजित किया गया था; यदि कोई रिसाव या प्लास्टिक विरूपण नहीं था तो पाइपों को योग्य माना जाता था।

अक्सर पूछे जाने वाले प्रश्न

Q1: मोटी दीवार वाले अनुदैर्ध्य वेल्डेड स्टील पाइप और पतली दीवार वाली सीधी सीम वेल्डेड पाइप के बीच अंतर कैसे करें?

ए: उद्योग मुख्य वर्गीकरण मानदंड के रूप में दीवार की मोटाई का उपयोग करता है: ≥ 8 मिमी की दीवार मोटाई वाले पाइप मोटी दीवार वाले वेल्डेड पाइप होते हैं, जिनमें ≥ 25 मिमी अतिरिक्त मोटी दीवार वाले वेल्डेड पाइप होते हैं, जो ज्यादातर उच्च दबाव और भारी भार वाली स्थितियों में उपयोग किए जाते हैं; 8 मिमी से कम दीवार की मोटाई वाले पाइप पतली दीवार वाले वेल्डेड पाइप होते हैं, जो आमतौर पर अपेक्षाकृत कम ताकत और दबाव प्रतिरोध के साथ कम दबाव वाले द्रव परिवहन और सामान्य संरचनात्मक निर्माण के लिए उपयोग किए जाते हैं।

Q2: हाई-वोल्टेज ट्रंक लाइन परियोजनाओं के लिए सर्पिल वेल्डेड पाइप की तुलना में सीधे सीम जलमग्न आर्क वेल्डेड पाइप को क्यों प्राथमिकता दी जाती है?

ए: सीधे सीम जलमग्न आर्क वेल्डेड पाइप में केवल एक छोटा वेल्ड सीम होता है, जिसके परिणामस्वरूप उच्च अक्षीय ताकत और अधिक स्थिर गोलाई और समग्र गुणवत्ता होती है; जबकि सर्पिल वेल्डेड पाइप में एक लंबा वेल्ड सीम होता है, जिससे दोषों की अधिक संभावना होती है, और यह केवल मध्यम और निम्न दबाव की स्थिति और सामान्य संरचनात्मक परियोजनाओं के लिए उपयुक्त है। इसलिए, उच्च-वोल्टेज लंबी दूरी की ट्रंक लाइनों के लिए सीधे सीम जलमग्न आर्क वेल्डेड पाइप को प्राथमिकता दी जाती है।

Q3: झोंगटियन थिक वॉल लॉन्गिट्यूडिनल वेल्डेड स्टील पाइप के पास कौन सी आधिकारिक योग्यताएं हैं?

उत्तर: हमारे उत्पाद एपीआई 5एल, जीबी/टी 9711 और एएसटीएम ए53 जैसे मुख्यधारा के घरेलू और अंतरराष्ट्रीय मानकों का सख्ती से पालन करते हैं, और सीई और आईएसओ जैसे प्रासंगिक प्रमाणपत्र भी रखते हैं। चीन में एक वैध आपूर्तिकर्ता और निर्माता के रूप में, हमारी उत्पादन सुविधाएं ईईएटी 2.0 गुणवत्ता प्रबंधन प्रणाली को पूरी तरह से लागू करती हैं, और हमारे उत्पादों में पूरी योग्यताएं हैं, जो विभिन्न अंतरराष्ट्रीय इंजीनियरिंग परियोजनाओं की पहुंच आवश्यकताओं को पूरा करती हैं।
