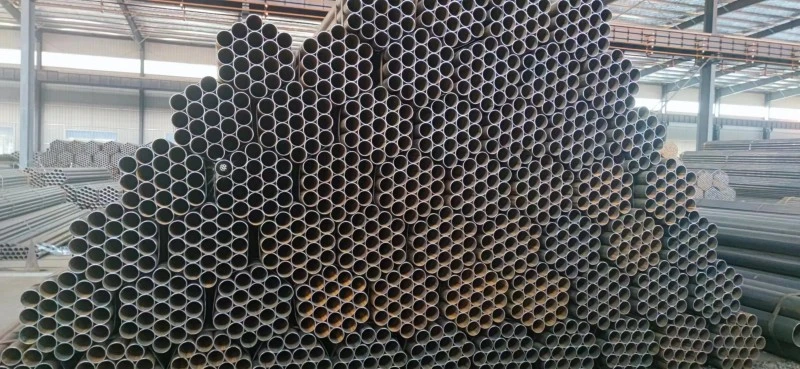

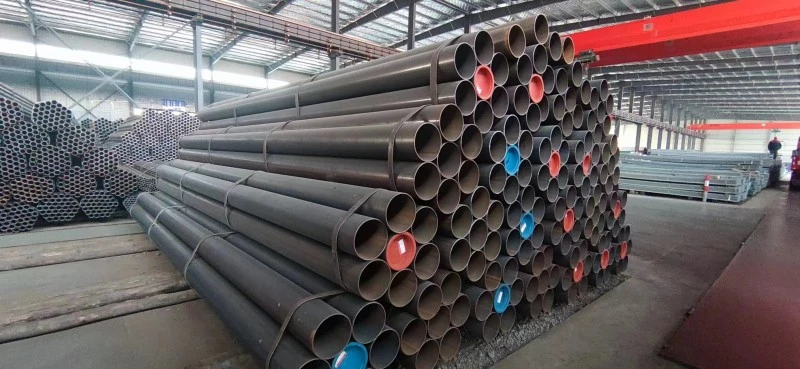

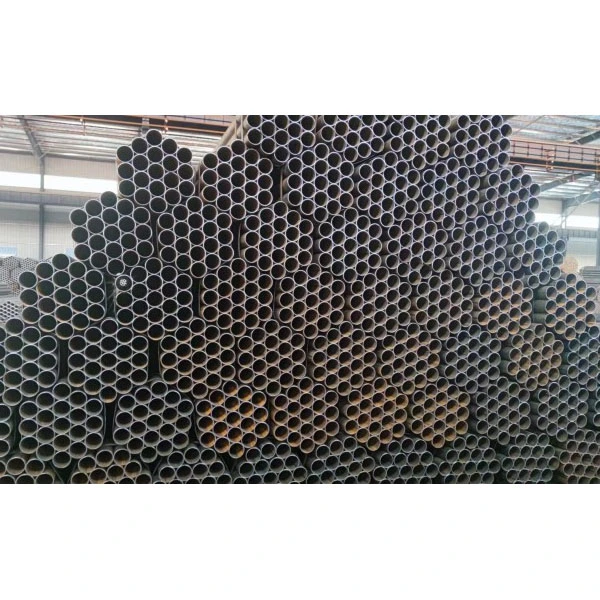

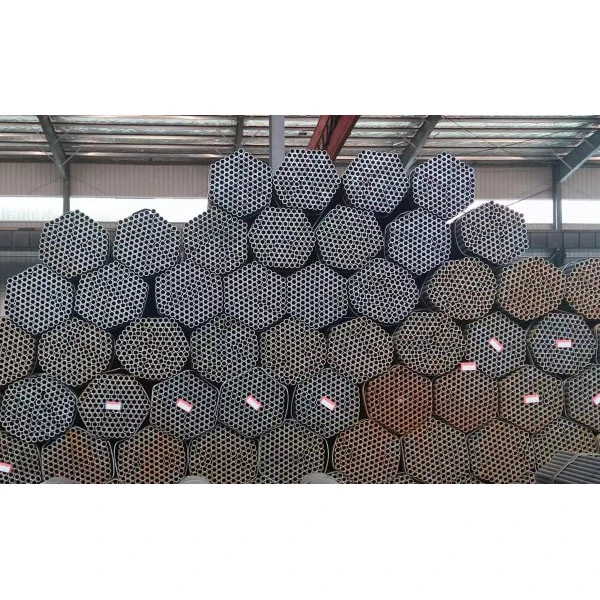

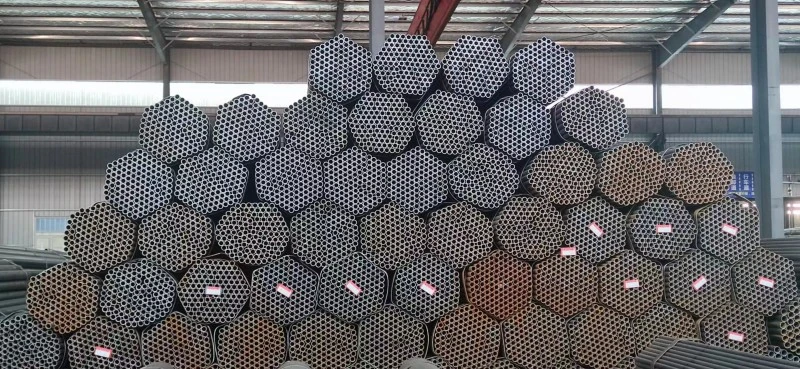

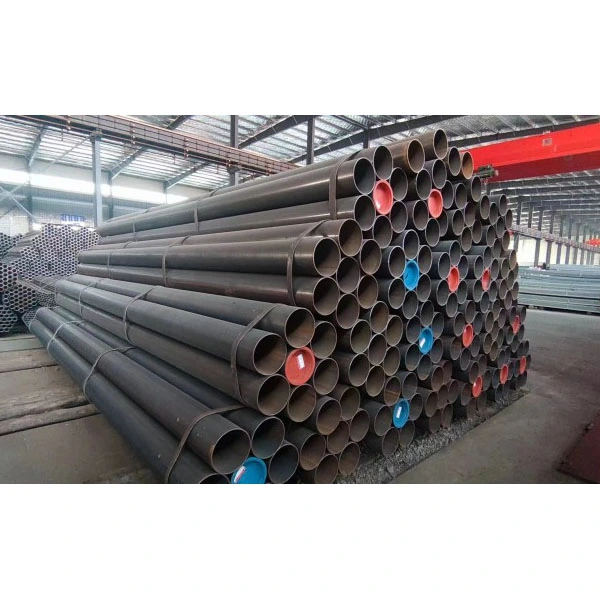

पतली दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप

झोंगटियन पतली दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप एक हल्का स्टील पाइप है जो स्ट्रिप स्टील या स्टील प्लेट से आधार सामग्री के रूप में बनाया जाता है, रोल किया जाता है और फिर एक एकल अनुदैर्ध्य वेल्ड के साथ वेल्ड किया जाता है।

-दीवार की मोटाई: 1.0-6 मिमी

- बाहरी व्यास: Φ20–Φ610 मिमी (सामान्य विनिर्देश Φ33–Φ426 मिमी)

- मानक लंबाई: 6 मीटर, 12 मीटर, कस्टम लंबाई भी उपलब्ध है

- कोर प्रक्रिया: उच्च आवृत्ति प्रतिरोध वेल्डिंग (ईआरडब्ल्यू/एचएफडब्ल्यू)

- मानक: जीबी/टी 3091-2025, जीबी/टी 13793-2016, एएसटीएम ए53

सामान्य सामग्री और यांत्रिक गुण

पतली दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप उच्च गुणवत्ता वाले कार्बन स्टील से बना है, जो संरचनात्मक ताकत और प्रसंस्करण प्रदर्शन को संतुलित करता है:

1 Q195: उपज शक्ति ≥ 195 एमपीए, मचान, रेलिंग और कम दबाव वाली पानी की पाइपलाइनों के लिए उपयुक्त

2 Q215A/B: उपज शक्ति ≥ 215 एमपीए, मुख्य रूप से द्रव परिवहन और सामान्य संरचनात्मक पाइप के लिए उपयोग किया जाता है

3 Q235B: उपज शक्ति ≥ 235 एमपीए एमपीए, सबसे बहुमुखी, व्यापक रूप से निर्माण, जल आपूर्ति और जल निकासी, और गैस ट्रांसमिशन अनुप्रयोगों में उपयोग किया जाता है।

4 Q355B: उपज शक्ति ≥ 355 एमपीए, लोड-असर संरचनाओं और यांत्रिक उपकरण निर्माण के लिए उपयुक्त।

उत्पादन प्रक्रिया

एक पेशेवर निर्माता के रूप में, झोंगटियन पूरी तरह से स्वचालित सटीक उत्पादन प्रक्रिया अपनाता है:

1. अनकॉइलिंग → लेवलिंग → एज ट्रिमिंग

2. बनाने की प्रक्रिया: ग्रेडिएंट रोलर्स के 7-9 सेटों से सुसज्जित, तनाव एकाग्रता की समस्याओं से बचने के लिए धीरे-धीरे रोल करना और बनाना।

3. उच्च-आवृत्ति वेल्डिंग: कार्य आवृत्ति 100-500 kHz, पिघलने को प्राप्त करने के लिए ट्यूब खाली किनारे को तुरंत 1300-1500 ℃ तक गर्म किया जाता है, और फिर एक्सट्रूज़न रोलर्स द्वारा धातुकर्म संबंध पूरा किया जाता है। वेल्डिंग के लिए किसी भराव धातु की आवश्यकता नहीं होती है।

4. वेल्ड बीड हटाना → तनाव से राहत के लिए मध्यम-आवृत्ति एनीलिंग → आकार देना और सीधा करना

5. लंबाई में कटौती → प्रदर्शन परीक्षण → जंग रोधी उपचार → तैयार उत्पाद पैकेजिंग

- वेल्डिंग गति: 20-30 मीटर/मिनट, 60 मीटर/मिनट तक

- वेल्ड ताकत: आधार सामग्री ताकत का 90% से कम नहीं

- आयामी सहनशीलता: बाहरी व्यास त्रुटि ±0.5 मिमी, दीवार मोटाई एकरूपता ≥98%

मुख्य लाभ

1. हल्का और किफायती: समान विशिष्टताओं के सीमलेस स्टील पाइपों की तुलना में 20%-30% हल्का, जिससे कुल लागत 15%-25% कम हो जाती है।

2. सटीक आयाम: चिकनी पाइप सतह, सख्त सहनशीलता नियंत्रण, उत्कृष्ट ठंड झुकने और वेल्डिंग प्रदर्शन, और सुविधाजनक स्थापना।

3. उच्च उत्पादन क्षमता: तेज वेल्डिंग गति, कारखाने की बड़े पैमाने पर उत्पादन क्षमता पर निर्भर, तेजी से और बड़ी मात्रा में आपूर्ति को सक्षम करना।

4. स्थिर वेल्ड: एक सीधे सीम में सरल तनाव वितरण, तनाव सुपरपोजिशन की कम संभावना, जिसके परिणामस्वरूप बेहतर थकान प्रतिरोध होता है।

गुणवत्ता नियंत्रण प्रणाली

उत्पाद सुरक्षा सुनिश्चित करने के लिए पूरी प्रक्रिया के दौरान सख्त परीक्षण:

- पूर्ण हाइड्रोस्टैटिक परीक्षण: परीक्षण दबाव 2.5 एमपीए, बिना किसी रिसाव के 1 मिनट तक दबाव बनाए रखना

- गैर-विनाशकारी परीक्षण: एड़ी वर्तमान परीक्षण और अल्ट्रासोनिक परीक्षण कवरेज

- यांत्रिक परीक्षण: फ़्लैटनिंग, फ़्लेयरिंग और तन्यता परीक्षण सहित कई परीक्षण आयोजित करना

- पूर्ण पता लगाने की क्षमता: सामग्री रिपोर्ट, भट्टी बैच संख्या और बैच उत्पादन रिकॉर्ड बनाए रखना।

मुख्य अनुप्रयोग क्षेत्र

पतली दीवार वाले अनुदैर्ध्य वेल्डेड स्टील पाइप विभिन्न कम दबाव वाले द्रव परिवहन और हल्के संरचनात्मक अनुप्रयोगों के लिए उपयुक्त हैं:

1. भवन निर्माण: इस्पात संरचना बीम और कॉलम, मचान, पर्दे की दीवार का समर्थन, रेलिंग

2. नगर निगम इंजीनियरिंग: जल आपूर्ति और जल निकासी पाइपलाइन, कम दबाव गैस संचरण, आग बुझाने वाले पाइप

3. कृषि और जल संरक्षण: सिंचाई पाइपलाइन, गहरे कुएं पंप पाइप, जल उपचार पाइपलाइन

4. मशीनरी और प्रकाश उद्योग: कन्वेयर रोलर्स, मोटर हाउसिंग, फर्नीचर ट्यूबिंग, फिटनेस उपकरण

5. बिजली और संचार: केबल सुरक्षा पाइप, नाली पाइप, केबल ट्रे समर्थन

वास्तविक दुनिया का अनुप्रयोग मामला

शंघाई में एक बड़ी वाणिज्यिक परिसर परियोजना (2024)

परियोजना आवश्यकताएँ: GB/T 3091 मानक के अनुरूप, मचान और पर्दा दीवार समर्थन पाइप के रूप में उपयोग के लिए Φ48×3.0 मिमी Q235B पाइप की 12,000 मीटर की खरीद करें। जंग से सुरक्षा के लिए पाइप हल्के, आयामी रूप से सटीक और हॉट-डिप गैल्वेनाइज्ड होने चाहिए।

झोंगटियन समाधान: कम से कम 30 माइक्रोमीटर की जस्ता कोटिंग मोटाई के साथ पतली दीवार अनुदैर्ध्य वेल्डेड स्टील पाइप का उत्पादन करने के लिए उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करना।

अनुप्रयोग प्रभाव

1. सीमलेस स्टील पाइप की तुलना में, कुल खरीद लागत 22% कम हो जाती है;

2. बाहरी व्यास सहिष्णुता को ±0.3 मिमी के भीतर नियंत्रित किया जाता है, जिसके परिणामस्वरूप साइट पर स्वीकृति के दौरान शून्य गैर-अनुरूप उत्पाद होते हैं;

3. मानकीकृत पाइप सिरे स्थापना दक्षता में 30% सुधार करते हैं;

4. इसके चालू होने के बाद से पांच वर्षों में, पाइपों में जंग, विरूपण या वेल्ड क्षति का कोई संकेत नहीं दिखा है।

अक्सर पूछे जाने वाले प्रश्न

Q1: झोंगटियन पतली दीवार वाले सीधे सीम वेल्डेड स्टील पाइप किस दबाव का सामना कर सकते हैं?

ए: यह उत्पाद पानी की आपूर्ति, गैस आपूर्ति, संपीड़ित वायु आपूर्ति और पारंपरिक संरचनात्मक अनुप्रयोगों की जरूरतों को पूरा करने के लिए दबाव ≤2.5 एमपीए के लिए डिज़ाइन किया गया है। उच्च दबाव वाले अनुप्रयोगों या 450℃ से अधिक तापमान के लिए इसकी अनुशंसा नहीं की जाती है।

Q2: झोंगटियन वेल्ड गुणवत्ता और विश्वसनीयता कैसे सुनिश्चित करता है?

उत्तर: हम उच्च-आवृत्ति प्रतिरोध वेल्डिंग का उपयोग करते हैं और सभी प्रक्रिया मापदंडों को सख्ती से नियंत्रित करते हैं, जिससे आधार सामग्री की 90% से अधिक की वेल्ड ताकत प्राप्त होती है। सभी तैयार उत्पाद 100% हाइड्रोस्टैटिक परीक्षण, साथ ही एड़ी वर्तमान और अल्ट्रासोनिक गैर-विनाशकारी परीक्षण से गुजरते हैं, और केवल जो पास होते हैं उन्हें भेज दिया जाता है।

Q3: हमारे उत्पादों के लिए मानक डिलीवरी समय और अनुकूलन सेवाएँ क्या हैं?

उत्तर: 6 मीटर और 12 मीटर के मानक विनिर्देशों के लिए, डिलीवरी का समय 7 से 10 दिन है। अनुरोध पर 1 से 18 मीटर तक की कस्टम लंबाई उपलब्ध है। हम संक्षारण संरक्षण के लिए हॉट-डिप गैल्वनाइजिंग, एपॉक्सी कोटिंग और बेवलिंग, थ्रेडिंग और फ्लैंज मेकिंग जैसी पाइप एंड प्रोसेसिंग सेवाएं भी प्रदान करते हैं। हम छोटे परीक्षण आदेश और बड़े थोक ऑर्डर स्वीकार करते हैं।
