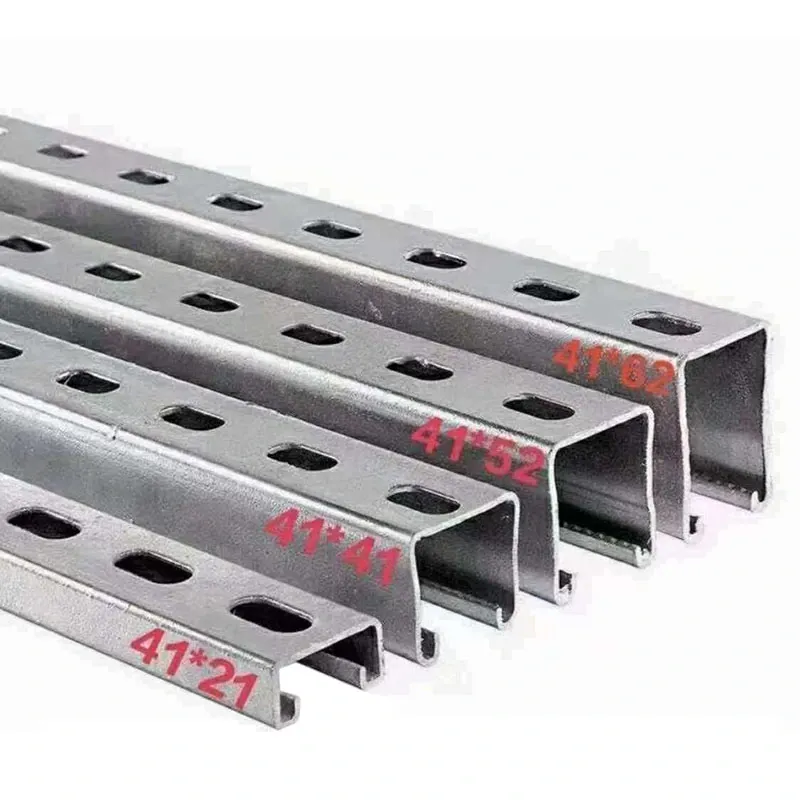

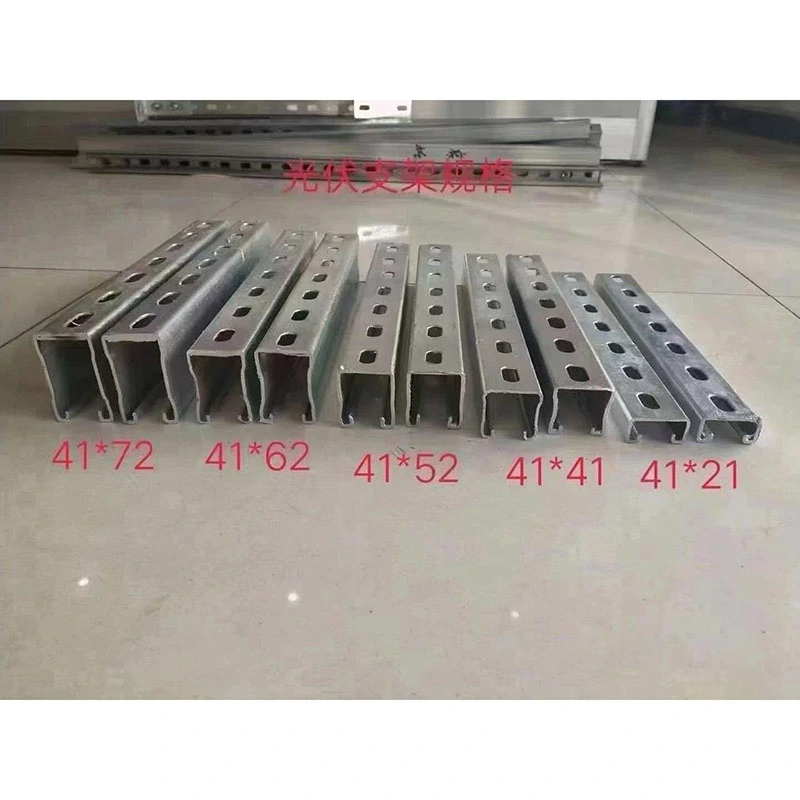

हॉट-डिप गैल्वेनाइज्ड यू-चैनल स्टील सपोर्ट ब्रैकेट

ZHONGTIAN का हॉट-डिप गैल्वनाइज्ड यू-चैनल स्टील सपोर्ट ब्रैकेट दीर्घकालिक फोटोवोल्टिक माउंटिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। Q235B या Q355B हॉट-रोल्ड यू-चैनल स्टील से निर्मित और GB/T 13912 के अनुसार गैल्वनाइज्ड, यह संक्षारण प्रतिरोध, संरचनात्मक ताकत, समायोज्य स्थापना और फ़ैक्टरी अनुकूलन को जोड़ती है। यह जमीन पर लगे सौर फार्मों, कृषि पीवी, मछली पकड़ने की पीवी, छत प्रणालियों और सौर कारपोर्टों के लिए उपयुक्त है।

संक्षारण संरक्षण

हॉट-डिप गैल्वनाइजिंग

हॉट-डिप गैल्वेनाइज्ड यू-चैनल स्टील सपोर्ट ब्रैकेट एक हॉट-डिप गैल्वेनाइज्ड कोटिंग का उपयोग करता है जो स्टील सब्सट्रेट के साथ जिंक-आयरन मिश्र धातु परत बनाता है। कोटिंग मामूली सतह क्षति के खिलाफ मजबूत आसंजन और कैथोडिक सुरक्षा प्रदान करती है।

आपूर्ति किया गया डेटा तटीय, नमक-क्षार, अम्ल-वर्षा और आर्द्र वातावरण में 500+ घंटे के नमक स्प्रे प्रतिरोध और दीर्घकालिक सुरक्षा को इंगित करता है। उपयुक्त परिस्थितियों में, कम संक्षारण रखरखाव के साथ सेवा जीवन लगभग 25 वर्षों तक पहुंच सकता है।

प्रसंस्करण स्थायित्व

गैल्वेनाइज्ड घटक सुरक्षात्मक कोटिंग को आसानी से छीले बिना फैक्ट्री कटिंग, झुकने, छिद्रण और अन्य प्रसंस्करण का समर्थन करते हैं। पूर्व-प्रसंस्करण से ऑनसाइट संशोधन और द्वितीयक जंग-रोधी उपचार की आवश्यकता कम हो जाती है।

संरचनात्मक प्रदर्शन

इस्पात सामग्री

प्रोजेक्ट लोडिंग आवश्यकताओं के अनुसार Q235B और Q355B हॉट-रोल्ड यू-चैनल स्टील उपलब्ध हैं। यू-आकार की प्रोफ़ाइल फोटोवोल्टिक समर्थन संरचनाओं के लिए अच्छा झुकने और मरोड़ प्रतिरोध प्रदान करती है।

भार क्षमता

संरचना को तेज़ हवा, भारी बर्फ़ और अन्य पर्यावरणीय भार के लिए इंजीनियर किया जा सकता है। आपूर्ति किया गया डेटा निर्दिष्ट शर्तों के तहत 1.5 टन तक की एकल-स्तंभ भार क्षमता को इंगित करता है।

तापमान की रेंज

आपूर्ति की गई ऑपरेटिंग रेंज लगभग -40°C से 120°C है। वास्तविक संरचनात्मक डिजाइन को स्थानीय तापमान, हवा, बर्फ, नींव और स्थापना स्थितियों पर विचार करना चाहिए।

समायोज्य स्थापना

झुकाव समायोजन

सिस्टम 10° से 60° तक कई झुकाव स्थितियों का समर्थन करता है, जिससे बढ़ते कोण को परियोजना स्थान और सौर स्थितियों के अनुसार समायोजित किया जा सकता है। आपूर्ति किए गए प्रोजेक्ट डेटा से संकेत मिलता है कि साइट की स्थितियों के आधार पर अनुकूलित कोण संभावित रूप से वार्षिक उत्पादन में 5% -8% तक सुधार कर सकते हैं।

मॉड्यूल अनुकूलता

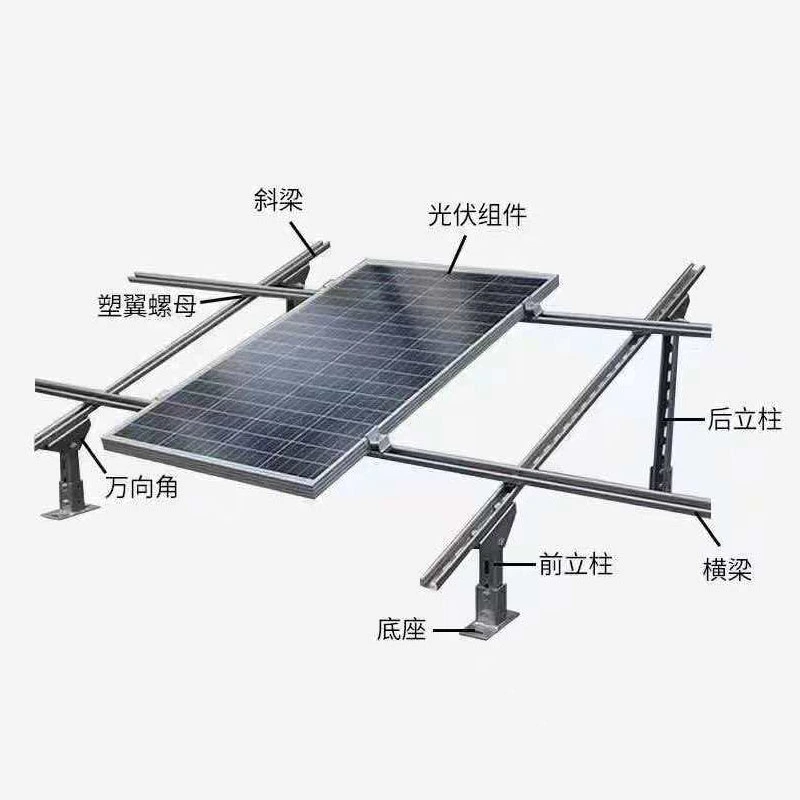

यू-चैनल स्लाइडिंग संरचना विभिन्न फोटोवोल्टिक मॉड्यूल लेआउट का समर्थन करती है और इसका उपयोग मोनोफेशियल और बाइफेशियल दोनों मॉड्यूल के साथ किया जा सकता है। इंस्टॉलेशन के दौरान मॉड्यूल रिक्ति और माउंटिंग स्थिति को समायोजित किया जा सकता है।

भू-भाग अनुकूलन

मॉड्यूलर संरचना समतल जमीन, ढलान वाले इलाके, कृषि पीवी, मछली पकड़ने की पीवी और अलग-अलग ऊंचाई या नींव की स्थिति वाले अन्य स्थलों को समायोजित कर सकती है।

इंस्टॉलेशन तरीका

बोल्ट असेंबली

हॉट-डिप गैल्वेनाइज्ड यू-चैनल स्टील सपोर्ट ब्रैकेट बोल्ट-कनेक्टेड इंस्टॉलेशन के लिए मानकीकृत छिद्रित छेद और स्टेनलेस-स्टील फास्टनरों का उपयोग करता है। यह ऑनसाइट वेल्डिंग को कम करता है और असेंबली को सरल बनाता है।

उपयुक्त परियोजना स्थितियों के तहत, मानकीकृत स्थापना विधि निर्माण समय को 30% से अधिक कम कर सकती है।

फ़ैक्टरी पूर्व-प्रसंस्करण

झोंगटियन शिपमेंट से पहले कटिंग, पंचिंग, झुकने और चयनित प्री-असेंबली ऑपरेशन पूरा कर सकता है। इससे ऑनसाइट निर्माण को कम करने और स्थापना दक्षता में सुधार करने में मदद मिलती है।

परियोजना अनुप्रयोग

ग्राउंड-माउंटेड पी.वी

सिंगल-कॉलम और डबल-कॉलम कॉन्फ़िगरेशन को मॉड्यूल आकार, नींव रिक्ति, पवन भार और बर्फ भार के अनुसार चुना जा सकता है।

कृषि एवं मत्स्य पालन पी.वी

उन्नत संरचनाएं संरचनात्मक स्थिरता बनाए रखते हुए कृषि गतिविधियों या जल-आधारित फोटोवोल्टिक परियोजनाओं के लिए आवश्यक मंजूरी प्रदान कर सकती हैं।

छत और कारपोर्ट पी.वी

हल्के छत संरचनाओं और एकीकृत सौर कारपोर्ट कॉन्फ़िगरेशन को छत की स्थिति, पार्किंग लेआउट, मॉड्यूल आयाम और संरचनात्मक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

जीवनचक्र लागत

कम रखरखाव

हॉट-डिप गैल्वनाइजिंग से बुनियादी कोल्ड-गैल्वनाइज्ड संरचनाओं की तुलना में नियमित रूप से जंग हटाने और दोबारा पेंटिंग करने की आवश्यकता कम हो जाती है। इससे बड़ी सौर परियोजनाओं के लिए दीर्घकालिक रखरखाव कार्य कम हो सकता है।

दीर्घकालिक लागत

हालाँकि प्रारंभिक खरीद लागत साधारण कोल्ड-गैल्वनाइज्ड उत्पादों की तुलना में अधिक हो सकती है, आपूर्ति की गई लागत मूल्यांकन से संकेत मिलता है कि कम रखरखाव और प्रतिस्थापन आवश्यकताओं के कारण लागू शर्तों के तहत जीवनचक्र लागत को 30% से अधिक कम किया जा सकता है।

एकीकृत खरीद

पूर्ण घटक

ZHONGTIAN एक एकीकृत खरीद पैकेज के रूप में यू-चैनल स्टील, सी-चैनल स्टील, ग्राउंड पाइल्स, क्लैंप, प्रेशर ब्लॉक और स्टेनलेस-स्टील फास्टनरों की आपूर्ति कर सकता है।

परियोजना आपूर्ति

बंडल सोर्सिंग ईपीसी ठेकेदारों और फोटोवोल्टिक इंटीग्रेटर्स को आपूर्तिकर्ता समन्वय, रसद, निरीक्षण और ऑर्डर प्रबंधन कार्य को कम करने में मदद करती है।

कस्टम प्रोसेसिंग

कस्टम लंबाई

हॉट-डिप गैल्वनाइज्ड यू-चैनल स्टील सपोर्ट ब्रैकेट प्रोजेक्ट ड्राइंग और इंस्टॉलेशन आवश्यकताओं के अनुसार कस्टम लंबाई का समर्थन करता है।

कस्टम छेद

फैक्ट्री पंचिंग और पोजिशनिंग को विशिष्ट क्लैंप, ब्रेसिज़, रेल और कनेक्शन घटकों से मेल खाने के लिए समायोजित किया जा सकता है।

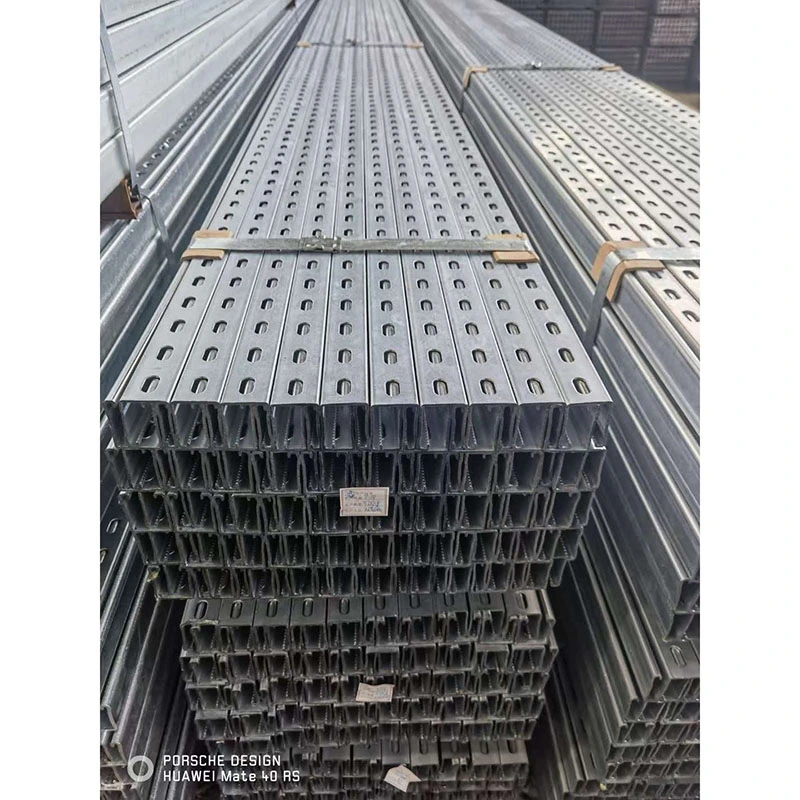

प्री-कट डिलिवरी

घटकों को परियोजना अनुभागों के अनुसार पूर्व-कट और पैक किया जा सकता है, जिससे ऑनसाइट कटिंग कम हो जाती है और स्थापना सरल हो जाती है।

अक्सर पूछे जाने वाले प्रश्नों

कौन से स्टील ग्रेड उपलब्ध हैं?

Q235B और Q355B हॉट-रोल्ड यू-चैनल स्टील उपलब्ध हैं। चयन प्रोजेक्ट लोडिंग और संरचनात्मक गणना पर निर्भर करता है।

किस गैल्वनाइजिंग मानक का उपयोग किया जाता है?

यह उत्पाद हॉट-डिप गैल्वनाइज्ड स्टील उत्पादों के लिए जीबी/टी 13912 आवश्यकताओं का पालन करता है।

क्या इसका उपयोग तटीय क्षेत्रों में किया जा सकता है?

हाँ। जब कोटिंग विनिर्देश ठीक से चुना जाता है, तो गैल्वेनाइज्ड कोटिंग तटीय और आर्द्र वातावरण सहित बाहरी संक्षारण संरक्षण के लिए उपयुक्त होती है।

कोण सीमा क्या है?

अंतिम संरचनात्मक विन्यास के अधीन मानक समायोज्य सीमा 10° से 60% है।

क्या ऑनसाइट वेल्डिंग आवश्यक है?

नहीं, मुख्य संरचना मानकीकृत छेद और बोल्ट कनेक्शन का उपयोग करती है, जिससे ऑनसाइट वेल्डिंग की आवश्यकता कम हो जाती है।

क्या कस्टम लंबाई की आपूर्ति की जा सकती है?

हाँ। ZHONGTIAN परियोजना आवश्यकताओं के अनुसार अनुकूलित लंबाई, छिद्रण, झुकने, काटने और अन्य फ़ैक्टरी प्रसंस्करण का समर्थन करता है।
