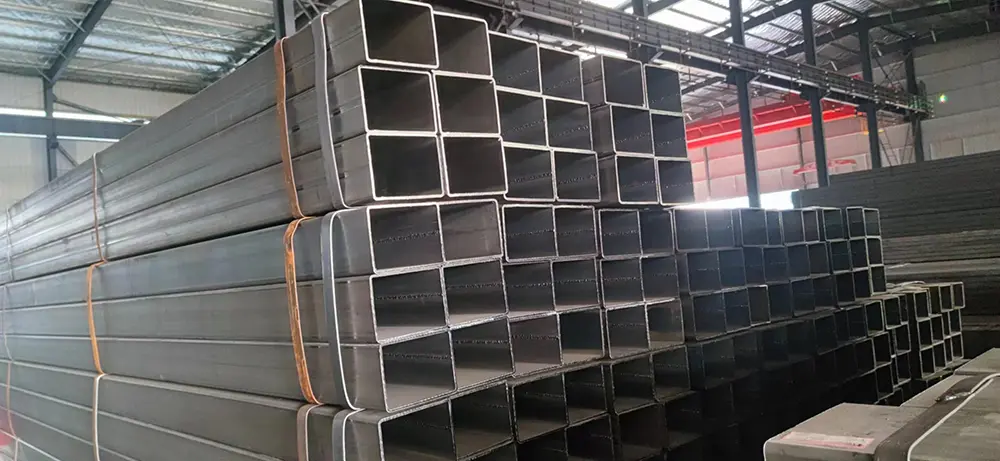

बड़े व्यास वाली काली आयताकार और चौकोर स्टील ट्यूब

झोंगटियन बड़े व्यास वाली काली आयताकार और चौकोर स्टील ट्यूब हेवी-ड्यूटी संरचनात्मक ट्यूब श्रेणी से संबंधित है, जिसकी विशेषता 100 मिमी या उससे अधिक की साइड लंबाई होती है, जिसमें बड़े क्रॉस-सेक्शन की भार-वहन आवश्यकताओं से मेल खाने के लिए दीवार की मोटाई में वृद्धि होती है। यह उत्पाद बड़े पैमाने की परियोजनाओं में पारंपरिक छोटे-व्यास पाइपों की प्रयोज्यता में अंतर को भरता है और पारंपरिक एच-बीम, आई-बीम और वेल्डेड मिश्रित वर्गों के लिए एक उत्कृष्ट विकल्प है।

उत्पाद विशेषताएँ

1. संरचनात्मक डिजाइन

बड़े व्यास वाले काले आयताकार और चौकोर स्टील ट्यूब एक बंद खोखले अनुभाग डिजाइन का उपयोग करते हैं, जो समान वजन के खुले स्टील प्रोफाइल की तुलना में उच्च मरोड़ वाली कठोरता और झुकने प्रतिरोध प्रदान करते हैं। वर्गाकार और आयताकार आकार इस्पात संरचना निर्माण के दौरान कनेक्शन, वेल्डिंग और संयोजन को भी सरल बनाता है।

2. काली सतह की स्थिति

ट्यूब की सतह स्टील निर्माण के दौरान उत्पन्न ब्लैक ऑक्साइड स्केल को बरकरार रखती है। चूंकि डिलीवरी से पहले कोई संक्षारण कोटिंग नहीं लगाई जाती है, ग्राहक परियोजना की स्थितियों के आधार पर उपयुक्त सतह संरक्षण विधियों का चयन कर सकते हैं, जिसमें पेंटिंग, शॉट ब्लास्टिंग, पाउडर कोटिंग, या हॉट डिप गैल्वनाइजिंग शामिल हैं।

3. हेवी ड्यूटी पोजिशनिंग

छोटे और मध्यम आकार के वर्गाकार ट्यूबों की तुलना में, बड़े व्यास वाले वर्गाकार ट्यूब मुख्य रूप से संरचनात्मक अनुप्रयोगों के लिए डिज़ाइन किए जाते हैं जिनमें उच्च स्थिरता और भार क्षमता की आवश्यकता होती है। इन्हें आमतौर पर कॉलम, सपोर्ट फ्रेम, उपकरण बेस और बुनियादी ढांचे के घटकों के लिए चुना जाता है।

उत्पाद वर्गीकरण

1. जलमग्न आर्क वेल्डेड बड़े वर्गाकार ट्यूब

बड़ी स्टील प्लेटों को वर्गाकार या आयताकार खंडों में बनाया जाता है और जलमग्न आर्क वेल्डिंग तकनीक का उपयोग करके वेल्ड किया जाता है। यह विधि उत्कृष्ट वेल्डिंग शक्ति और संरचनात्मक विश्वसनीयता के साथ अत्यधिक बड़े आकार और मोटी दीवार की आवश्यकताओं के लिए उपयुक्त है।

2. उच्च आवृत्ति वेल्डेड बड़े वर्गाकार ट्यूब

स्टील स्ट्रिप्स को लगातार रोलर्स के माध्यम से बनाया जाता है और उच्च आवृत्ति प्रतिरोध वेल्डिंग का उपयोग करके वेल्ड किया जाता है। यह प्रक्रिया आमतौर पर उपयोग किए जाने वाले बड़े व्यास आकारों के लिए अच्छी आयामी सटीकता, कुशल उत्पादन और प्रतिस्पर्धी मूल्य निर्धारण प्रदान करती है।

3. निर्बाध बड़ी वर्गाकार ट्यूब

गोल सीमलेस स्टील ट्यूबों को गर्म रोलिंग या कोल्ड ड्राइंग विधियों के माध्यम से वर्गाकार या आयताकार खंडों में संसाधित किया जाता है। वेल्डिंग सीम के बिना, वे विशेष औद्योगिक अनुप्रयोगों के लिए बेहतर दबाव प्रतिरोध और प्रभाव प्रदर्शन प्रदान करते हैं।

तकनीकी निर्देश

सामग्री चयन

1. Q235B स्ट्रक्चरल स्टील

Q235B बड़े व्यास वाले काले आयताकार और वर्गाकार ट्यूबों के लिए सबसे अधिक चुनी जाने वाली सामग्री है। यह अच्छी वेल्डेबिलिटी, संतुलित ताकत और किफायती लागत प्रदान करता है, जो इसे औद्योगिक भवनों, स्टील फ्रेम और सामान्य संरचनात्मक अनुप्रयोगों के लिए उपयुक्त बनाता है।

2. Q355B हाई स्ट्रेंथ स्टील

Q355B, Q235B की तुलना में अधिक उपज शक्ति और बेहतर संरचनात्मक प्रदर्शन प्रदान करता है। इसका उपयोग आमतौर पर पुल सपोर्ट, भारी उपकरण फ्रेम, बाहरी संरचनाओं और उच्च सुरक्षा मार्जिन की आवश्यकता वाली परियोजनाओं के लिए किया जाता है।

3. विशेष मिश्र धातु इस्पात

उच्च तापमान, उच्च दबाव या विशेष यांत्रिक अनुप्रयोगों के लिए, इंजीनियरिंग आवश्यकताओं के अनुसार 20#, 16Mn और 15CrMo जैसी सामग्रियों की आपूर्ति की जा सकती है।

इंजीनियरिंग अनुप्रयोग

1.भारी इस्पात भवन संरचनाएं

बड़े व्यास वाले काले आयताकार और वर्गाकार ट्यूबों का व्यापक रूप से औद्योगिक संयंत्रों, गोदामों और पूर्वनिर्मित इमारतों में मुख्य स्तंभों, समर्थन बीम, छत संरचनाओं और ढांचे के घटकों के रूप में उपयोग किया जाता है। उनकी उच्च कठोरता दीर्घकालिक भार के तहत संरचनात्मक स्थिरता बनाए रखने में मदद करती है।

2. पुल और बुनियादी ढांचा परियोजनाएं

बड़े खंड का आकार और मजबूत भार क्षमता इन ट्यूबों को पुल सहायक समर्थन, राजमार्ग सुविधाओं, शहरी संरचनाओं और पाइपलाइन गलियारे समर्थन के लिए उपयुक्त बनाती है।

3.भारी मशीनरी विनिर्माण

भारी उपकरण निर्माण में, इन ट्यूबों का उपयोग मशीन बेस, निर्माण उपकरण फ्रेम, बंदरगाह मशीनरी संरचनाओं और पवन ऊर्जा समर्थन घटकों के लिए किया जाता है जहां उच्च शक्ति और आयामी स्थिरता की आवश्यकता होती है।

अंतर्राष्ट्रीय अनुप्रयोग मामले

औद्योगिक गोदाम विस्तार परियोजना - सऊदी अरब (2022)

सऊदी अरब में एक लॉजिस्टिक्स गोदाम विस्तार परियोजना ने मुख्य समर्थन ढांचे के लिए Q355B बड़े व्यास वाले काले आयताकार स्टील ट्यूब का चयन किया। परियोजना के लिए उच्च तापमान और भारी छत भार को संभालने में सक्षम स्टील अनुभागों की आवश्यकता थी। ऑन-साइट एंटी-जंग कोटिंग प्राप्त करने से पहले ट्यूबों को संरचनात्मक स्तंभों और बीमों में तैयार किया गया था, जिससे दीर्घकालिक संरचनात्मक स्थिरता बनाए रखते हुए निर्माण दक्षता में सुधार हुआ।

ब्रिज सपोर्ट स्ट्रक्चर प्रोजेक्ट - तुर्की (2023)

तुर्की में एक पुल सहायक संरचना परियोजना में समर्थन घटकों के रूप में वेल्डेड बड़े व्यास वाले काले वर्गाकार ट्यूबों का उपयोग किया गया। ग्राहक को फ़ील्ड वेल्डिंग के लिए उच्च झुकने वाले प्रतिरोध और सटीक आयामी नियंत्रण की आवश्यकता होती है। चयनित 400×400 मिमी मोटी दीवार ट्यूबों ने पारंपरिक स्टील प्रोफाइल की तुलना में निर्माण जटिलता को कम कर दिया।

भारी उपकरण प्लेटफार्म - ऑस्ट्रेलिया (2021)

ऑस्ट्रेलिया में एक इंजीनियरिंग उपकरण निर्माता ने भारी मशीनरी प्लेटफार्मों के लिए Q355B बड़े आयताकार ट्यूबों का उपयोग किया। बंद खोखली संरचना ने उत्कृष्ट कंपन प्रतिरोध प्रदान किया और पारंपरिक ठोस स्टील अनुभागों की तुलना में समर्थन फ्रेम के वजन को कम करने में मदद की।

प्रदर्शन लाभ

आवेदन चयन मार्गदर्शिका

सही उत्पाद का चयन

1. लोड के अनुसार मोटाई का चयन करें

भारी स्तंभों, मशीनरी बेस और बुनियादी ढांचे के समर्थन के लिए, आमतौर पर 8 मिमी या उससे अधिक की दीवार की मोटाई की सिफारिश की जाती है। प्रमुख भार वहन करने वाली संरचनाओं के लिए पतली दीवार वाली बड़ी व्यास वाली ट्यूबों का उपयोग नहीं किया जाना चाहिए।

2. पर्यावरण के साथ सामग्री का मिलान करें

Q235B सामान्य संरचनात्मक अनुप्रयोगों के लिए उपयुक्त है। Q355B को भारी भार, बड़े स्पैन, कम तापमान वाले वातावरण या उच्च संरचनात्मक विश्वसनीयता की आवश्यकता वाली परियोजनाओं के लिए चुना जाना चाहिए।

3. संक्षारण संरक्षण की योजना बनाएं

क्योंकि काले आयताकार और वर्गाकार ट्यूबों की आपूर्ति सुरक्षात्मक कोटिंग के बिना की जाती है, बाहरी परियोजनाओं में निर्माण के बाद उपयुक्त सतह उपचार लागू किया जाना चाहिए, जैसे पेंटिंग या हॉट डिप गैल्वनाइजिंग।

अक्सर पूछे जाने वाले प्रश्न

1. बड़े व्यास वाली काली आयताकार और चौकोर स्टील ट्यूब को क्या माना जाता है?

आम तौर पर, 100 मिमी या उससे अधिक की लंबाई वाले वर्गाकार और आयताकार ट्यूबों को बड़े व्यास वाले उत्पादों के रूप में वर्गीकृत किया जाता है। 300 मिमी से ऊपर के आकार को अक्सर अति-बड़े खंड माना जाता है।

2. आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

Q235B अपनी अच्छी वेल्डेबिलिटी और लागत दक्षता के कारण सामान्य संरचनाओं के लिए मानक विकल्प है। Q355B को उच्च शक्ति की आवश्यकता वाली भारी-भरकम संरचनाओं के लिए प्राथमिकता दी जाती है।

3. दीवार की मोटाई कितनी उपलब्ध है?

सामान्य दीवार की मोटाई 4 मिमी से 50 मिमी तक होती है। भारी संरचनात्मक परियोजनाएं आमतौर पर लोड आवश्यकताओं के आधार पर 8 मिमी से 20 मिमी मोटाई का चयन करती हैं।

4. ट्यूब पर काली सतह क्या है?

काली सतह स्टील उत्पादन के दौरान बनने वाला प्राकृतिक आयरन ऑक्साइड स्केल है। यह कोई कोटिंग नहीं है और दीर्घकालिक संक्षारण सुरक्षा प्रदान नहीं करता है।

5. क्या बड़े व्यास वाली काली चौकोर ट्यूबों का उपयोग बाहर किया जा सकता है?

हाँ, लेकिन अतिरिक्त संक्षारण संरक्षण की आवश्यकता है। बाहरी अनुप्रयोगों के लिए आमतौर पर सतह की सफाई के बाद पेंटिंग, पाउडर कोटिंग, या हॉट डिप गैल्वनाइजिंग की आवश्यकता होती है।

6. बड़े काले चौकोर ट्यूब और एच बीम के बीच क्या अंतर है?

बड़े आयताकार ट्यूब अपने बंद खंड के कारण बेहतर मरोड़ प्रतिरोध प्रदान करते हैं, जबकि एच बीम को अक्सर लंबे समय तक झुकने वाले अनुप्रयोगों के लिए पसंद किया जाता है।

7. क्या अनुकूलित आकार का उत्पादन किया जा सकता है?

हाँ। निर्माता इंजीनियरिंग ड्राइंग के अनुसार अनुकूलित आयाम, दीवार की मोटाई, लंबाई और सामग्री ग्रेड की आपूर्ति कर सकते हैं।

8. कौन से गुणवत्ता वाले दस्तावेज़ उपलब्ध हैं?

योग्य आपूर्तिकर्ता परियोजना आवश्यकताओं के अनुसार सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट और वेल्डिंग गुणवत्ता निरीक्षण रिकॉर्ड प्रदान कर सकते हैं।
